Pokvarjen resin IP-DIP2

date: 2026-02-24

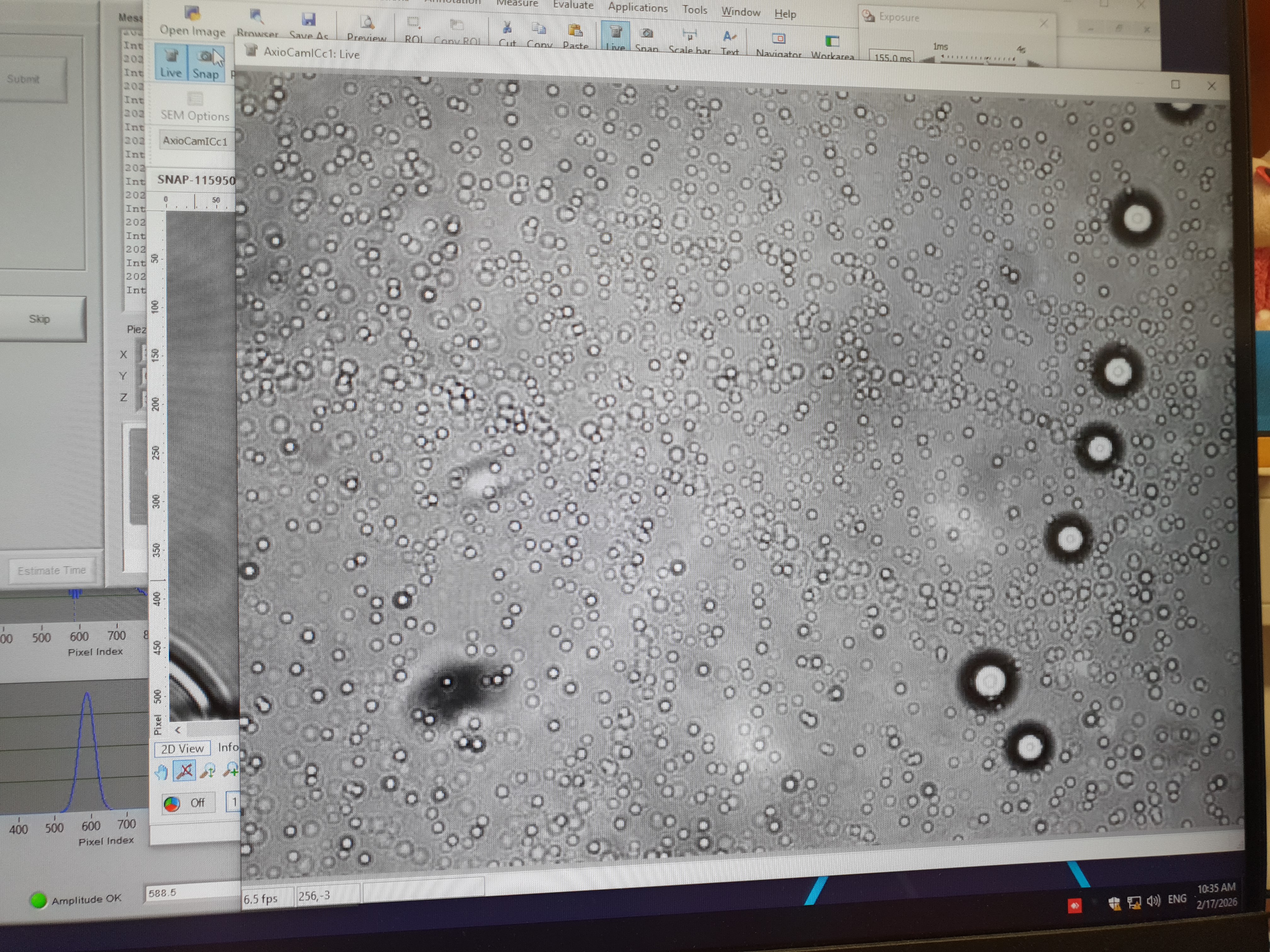

Ko sem printal na Nanoscribu sem na steklih opazil polno mehurčkov, kot kaže ta slika:

Najprej sem mislil, da je problem to, da stekel nisem dovolj dobro očistil. Naslednjič, ko sem printal, se je problem ponovil. Posumil sem, da je morda problem da imam resin v hladilniku, zato sem ga nato hranil izven hladilnika. Problem je ostal. Naslednjič, ko sem pripravil 4 stekla, sem na 2 nanesel svoj resin, na preostala dva pa resin, ki je bil v labu (oboje je bil IP-DIP2).

Drugi resin je bil ok, to pomeni da je čiščenje stekel ok, ter, da je problem v mojem resinu.

Nato sem poskušal ugotoviti, kaj je z resinom narobe. Na objektno steklo sem kanil dober in pokvarjen resin, ter steklo dal v vakuum za 5min ter še eno steklo za 2uri.

V primeru, da so v resinu mehurčki bi te v vakuumu napihnili ter po dveh urah odšli ven iz resina.

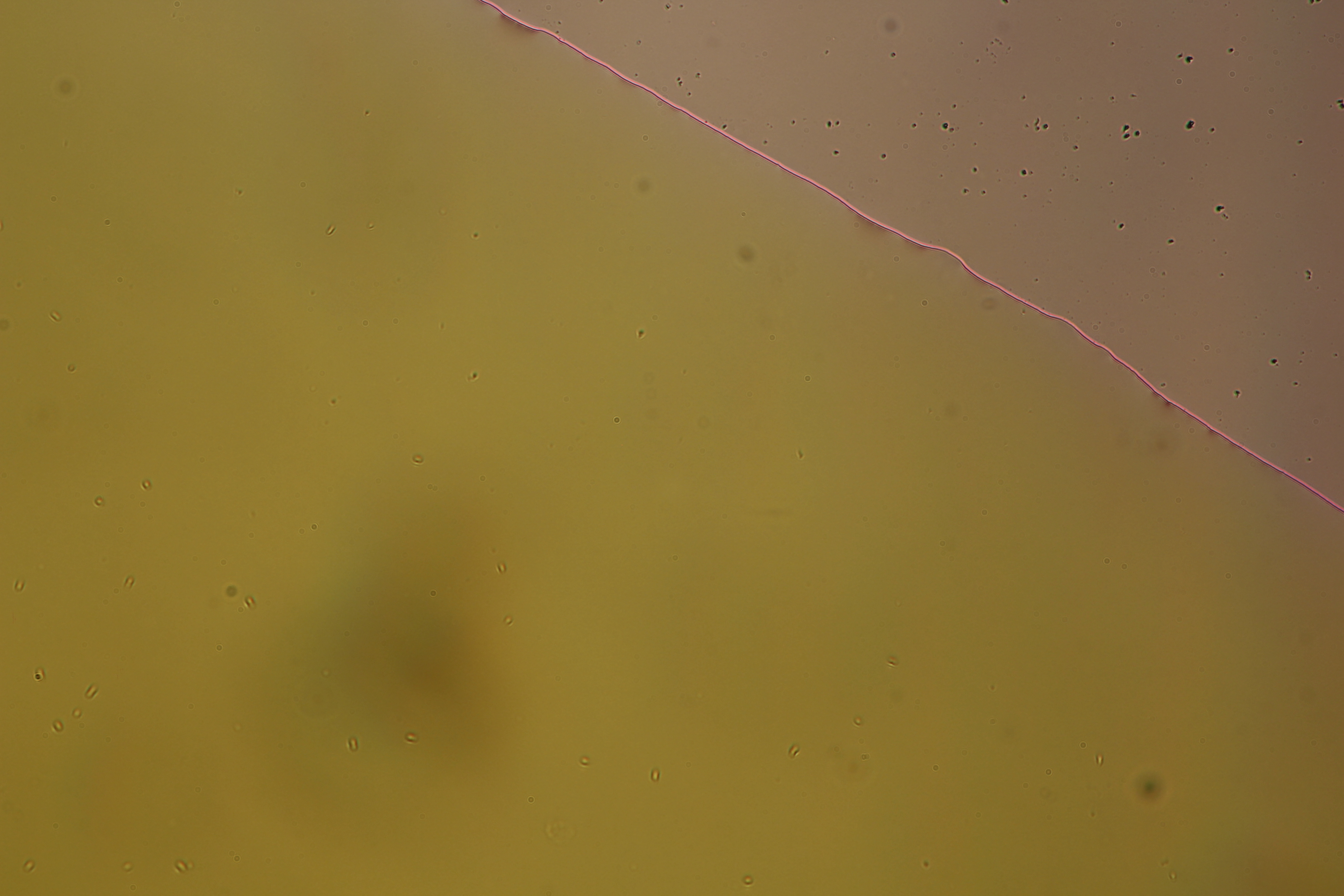

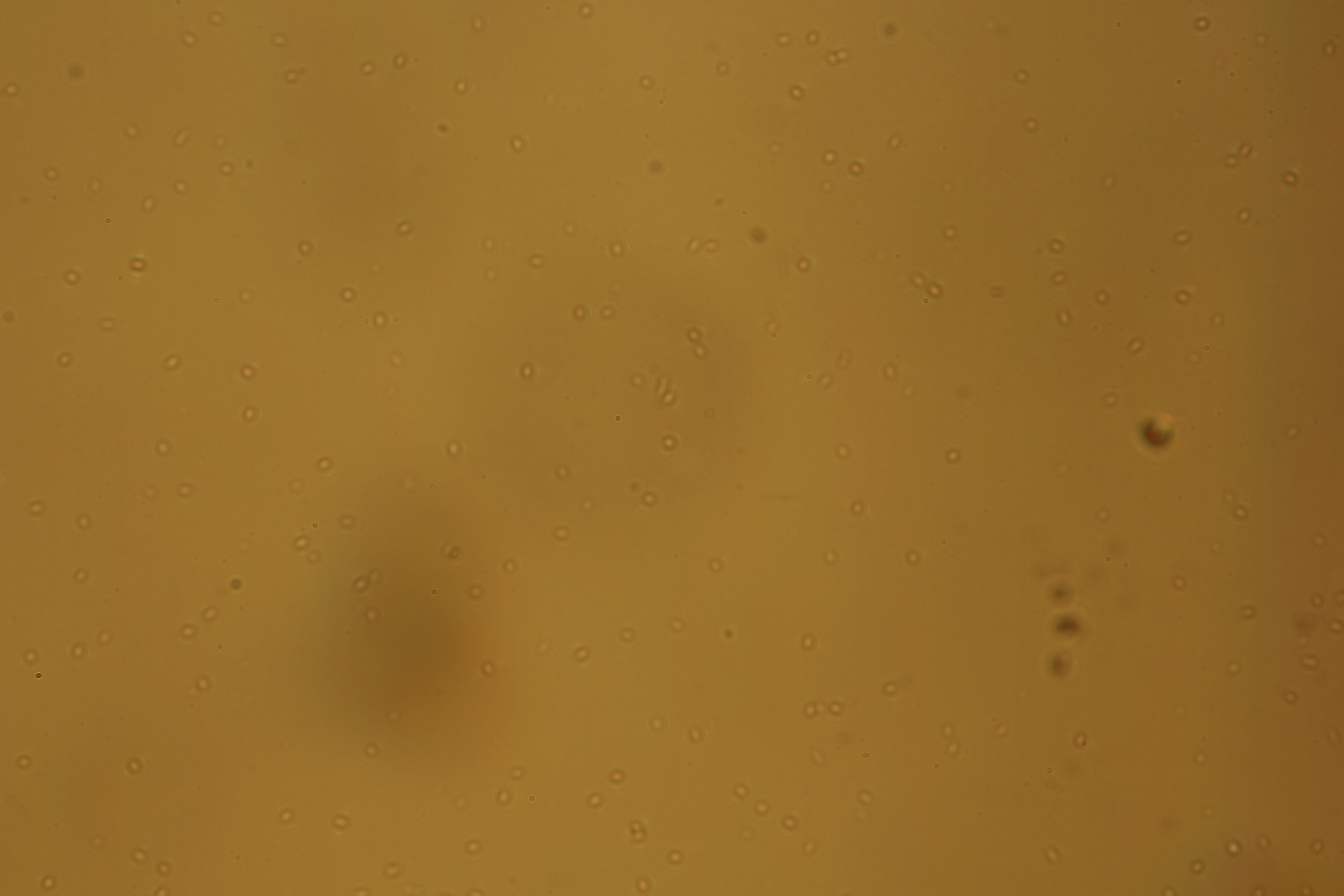

OK resin 5 min

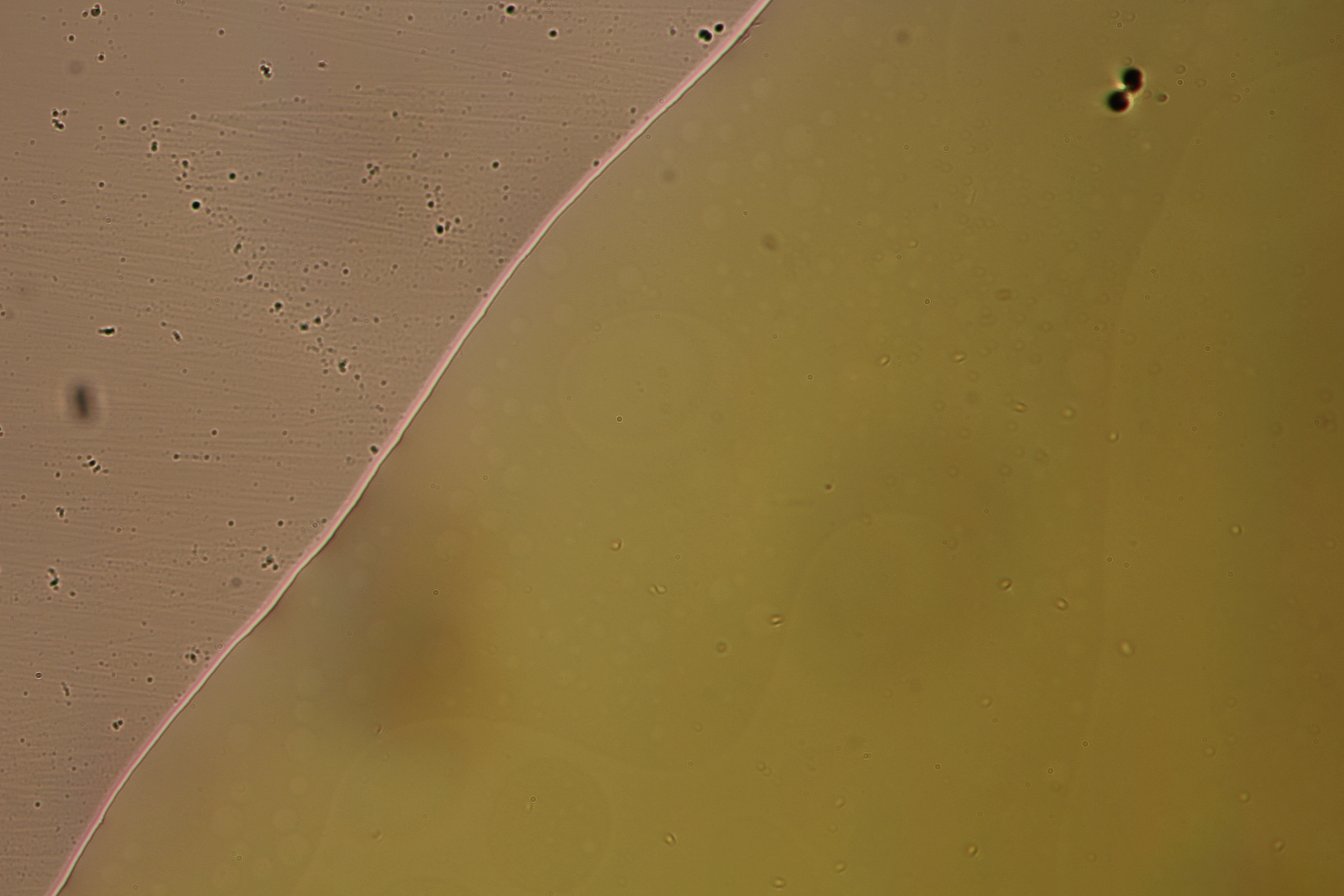

NOK resin 5 min

Prva slika prikazuje rob kapljice, druga pa center. Pri OK resinu so vidni neki mehurčki, vendar niso v fokusu, torej niso na stiku med steklom in resinom. Pri NOK resinu vidimo veliko mehurčkov, predvsem v centru. Na robu jih je bistveno manj.

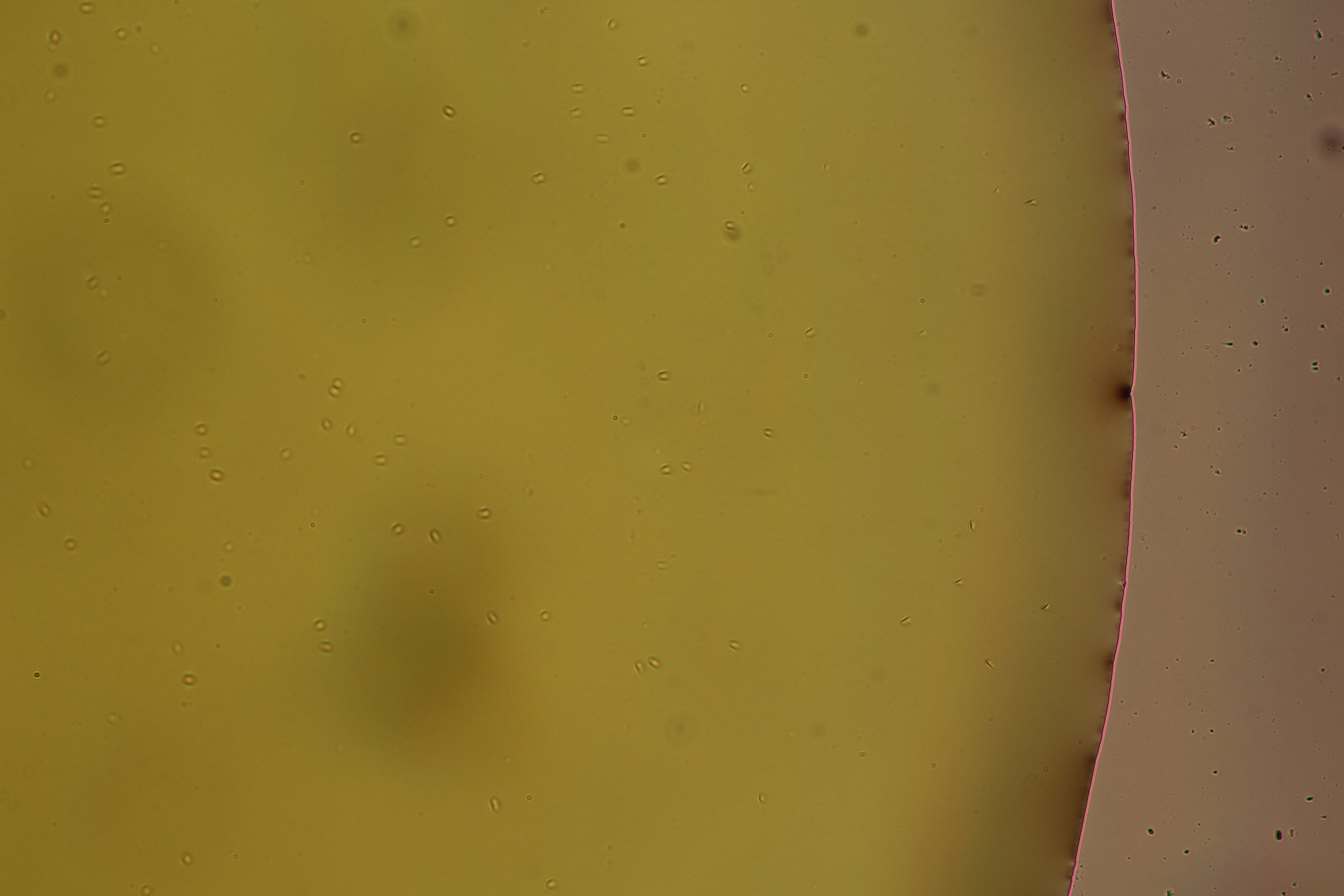

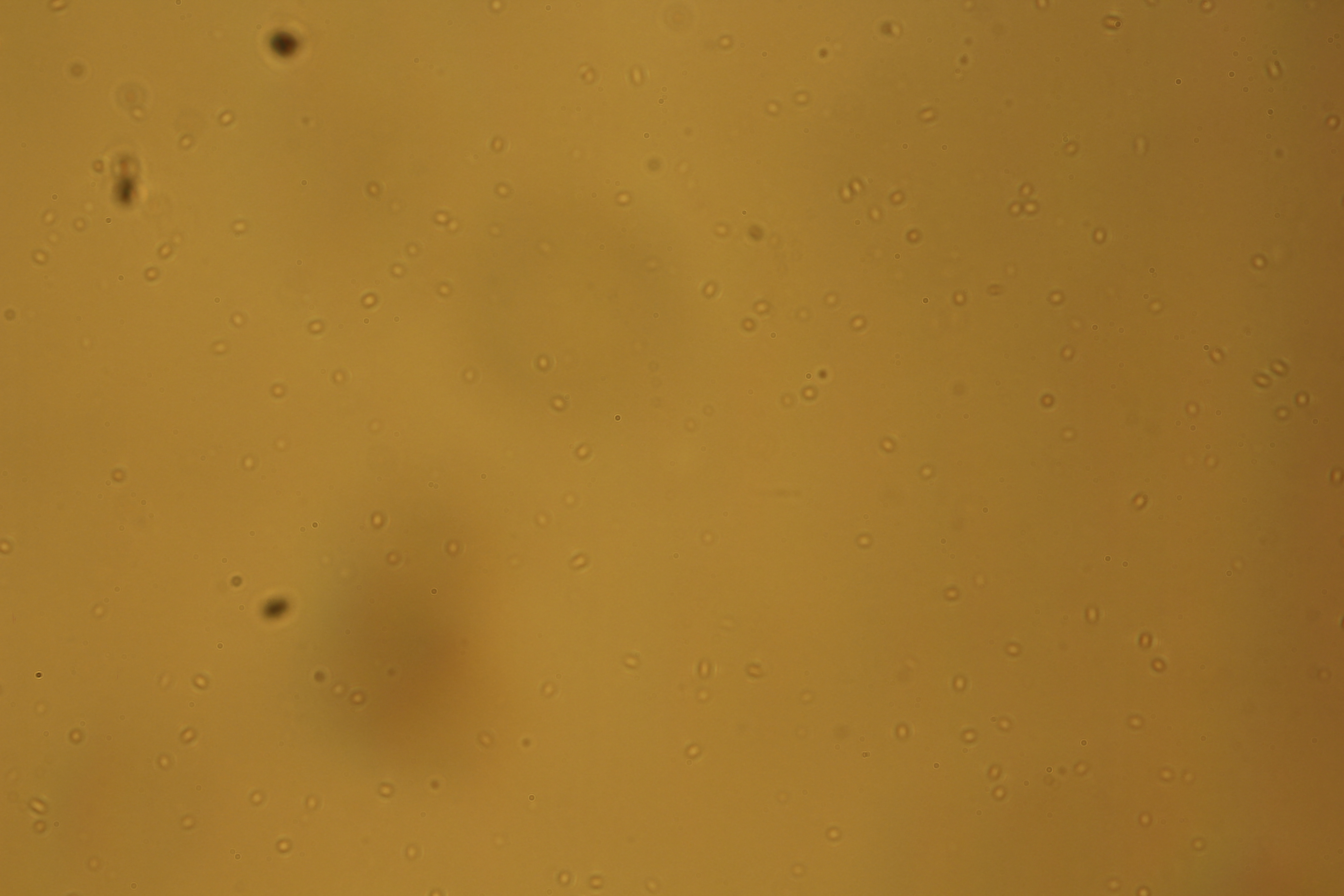

OK resin 2 uri

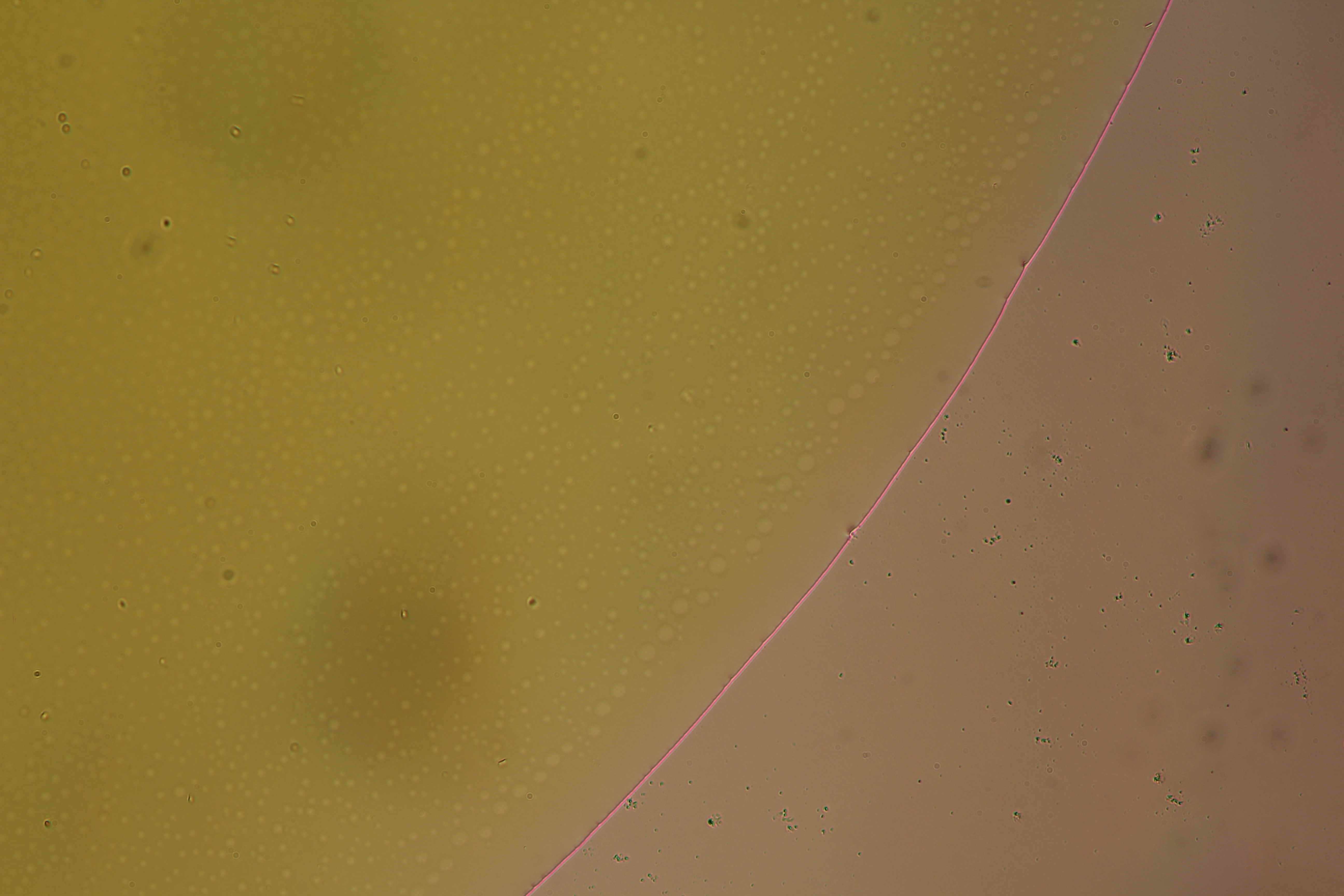

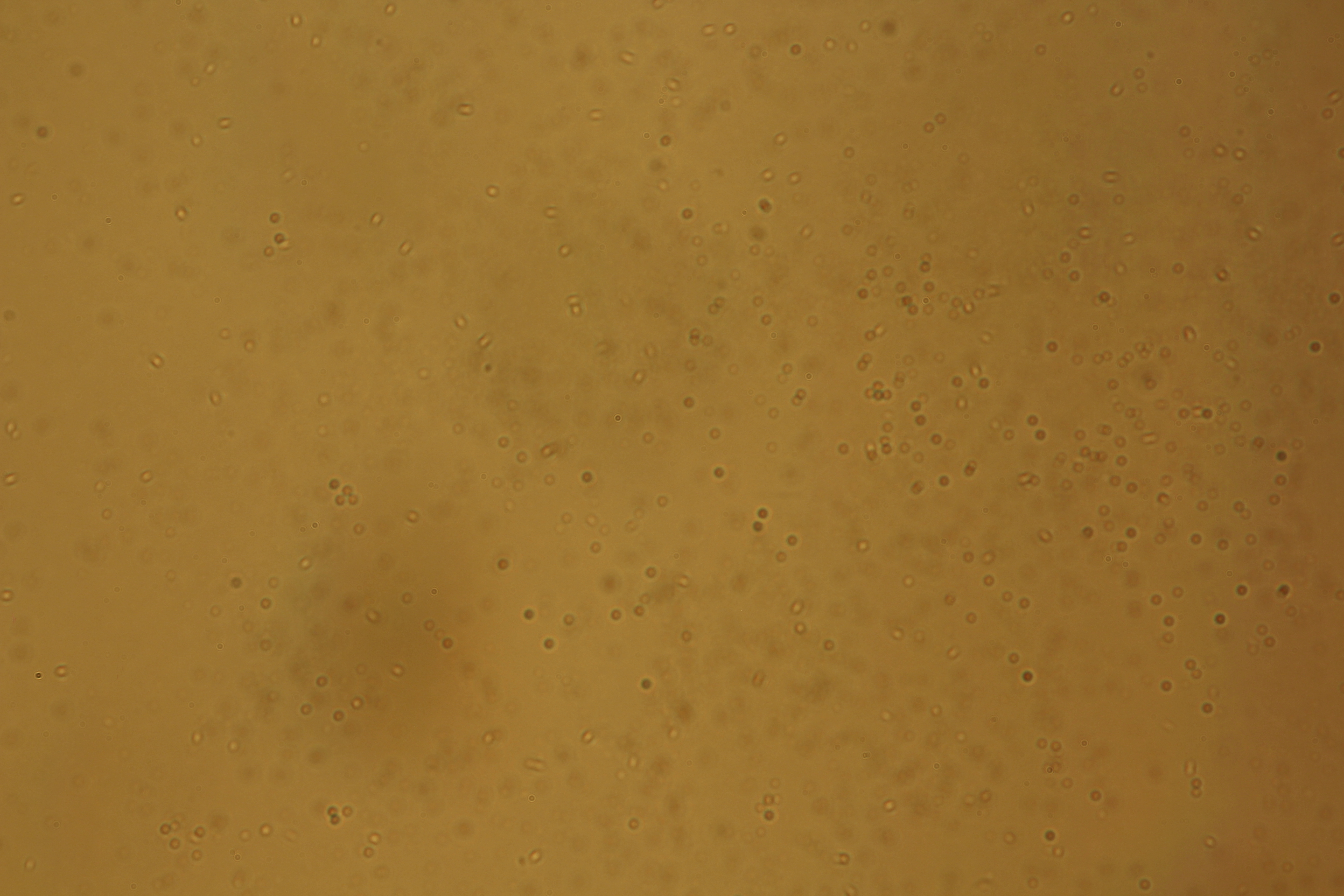

NOK resin 2 uri

Poskus polimerizacije

Enega izmed vzorcev sem pustil nekaj dni v pod navadno (belo) lučjo, da bi videl, če se bo spolimeriziral, vendar se ni.

Nato sem poskusil še z UV lučjo, tako, da sem vzorce pustil 20 min pod 365 nm, ter 20min po 254 nm. Nič od tega ni polimeriziralo resina (je pa res, da naj bi se resin polimeriziral pri 780 nm / 2 = 390 nm)

Packa v mikroskopu

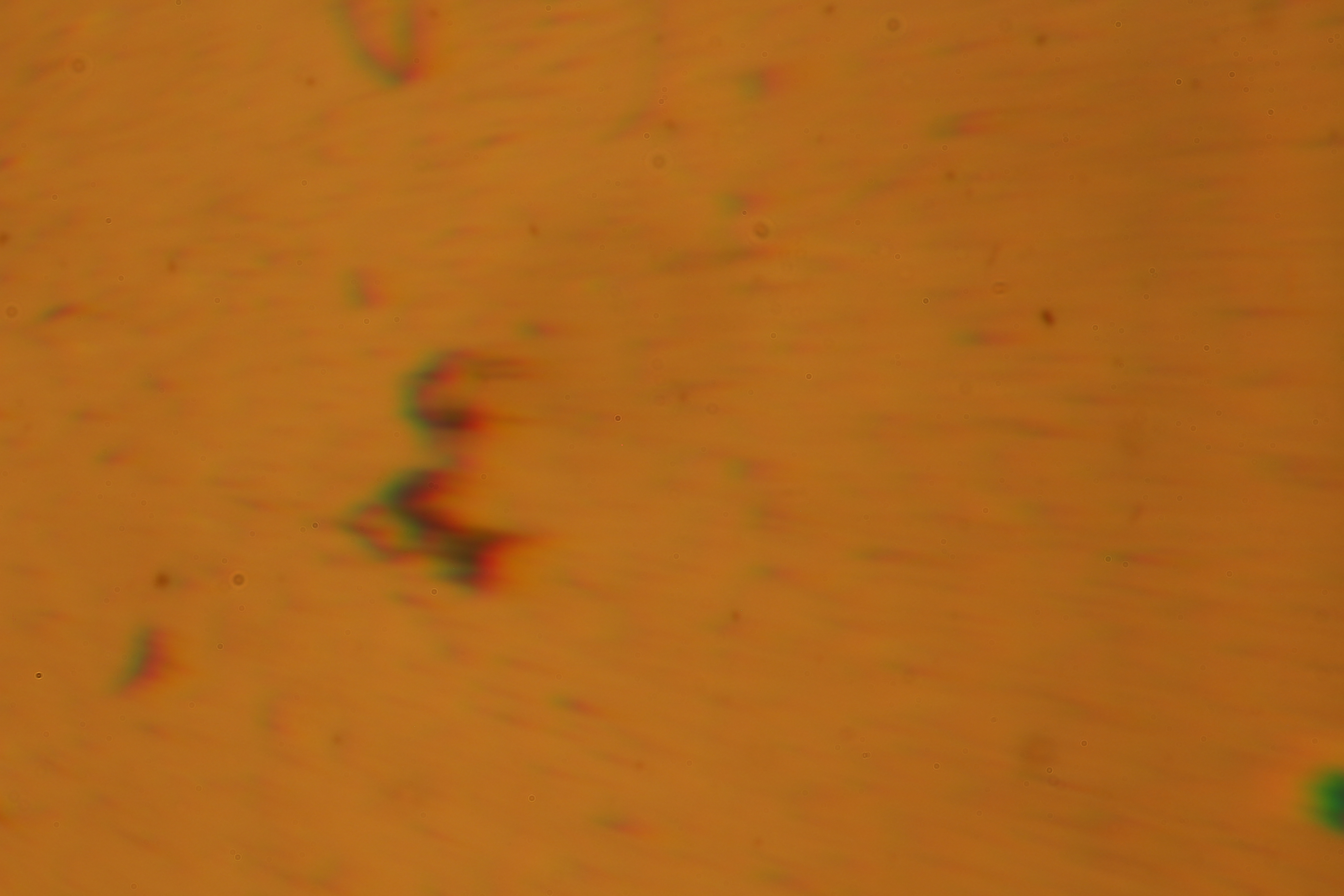

Packa nekje v mikroskopu, ki je še nisem uspel najti in očistiti
