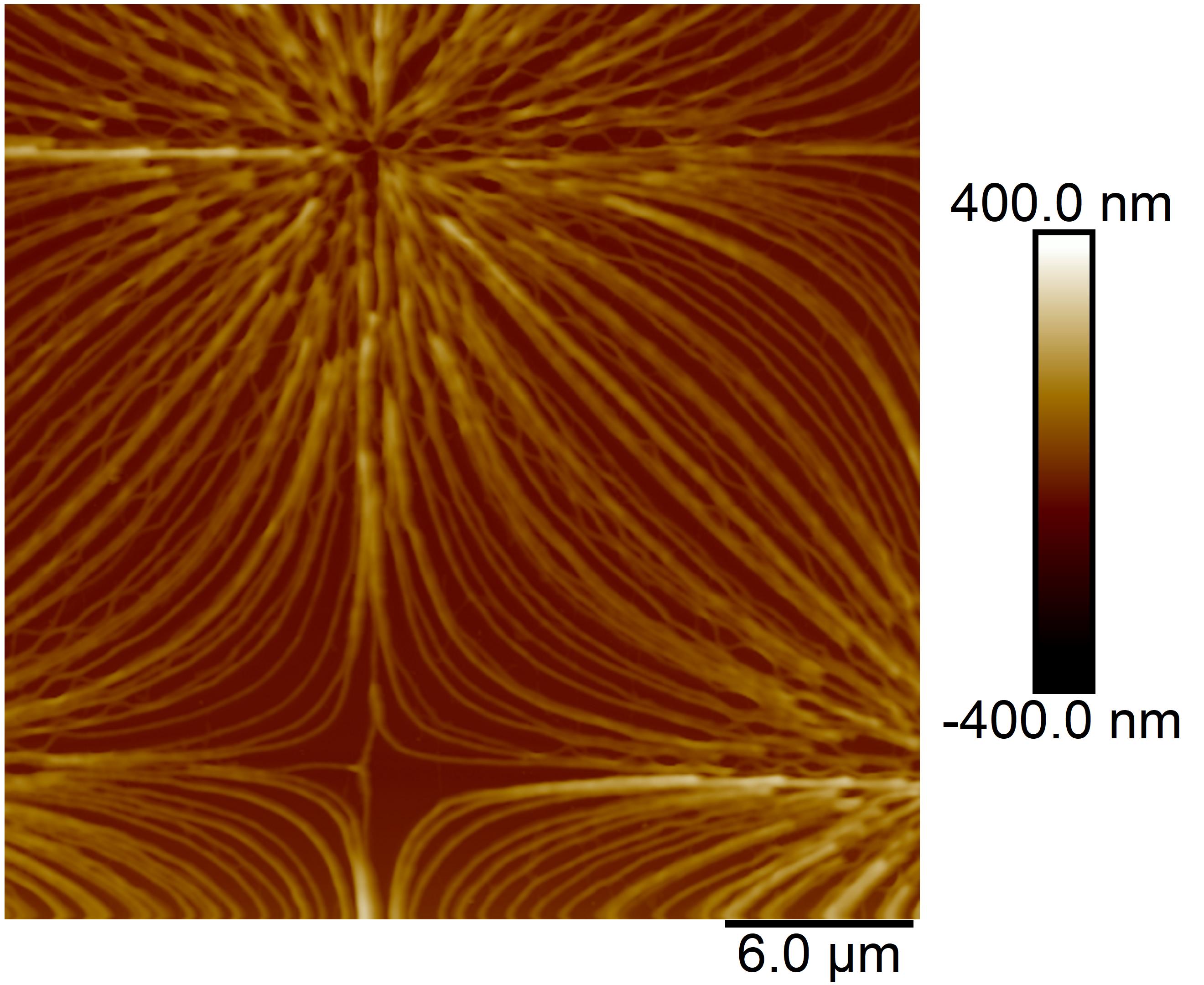

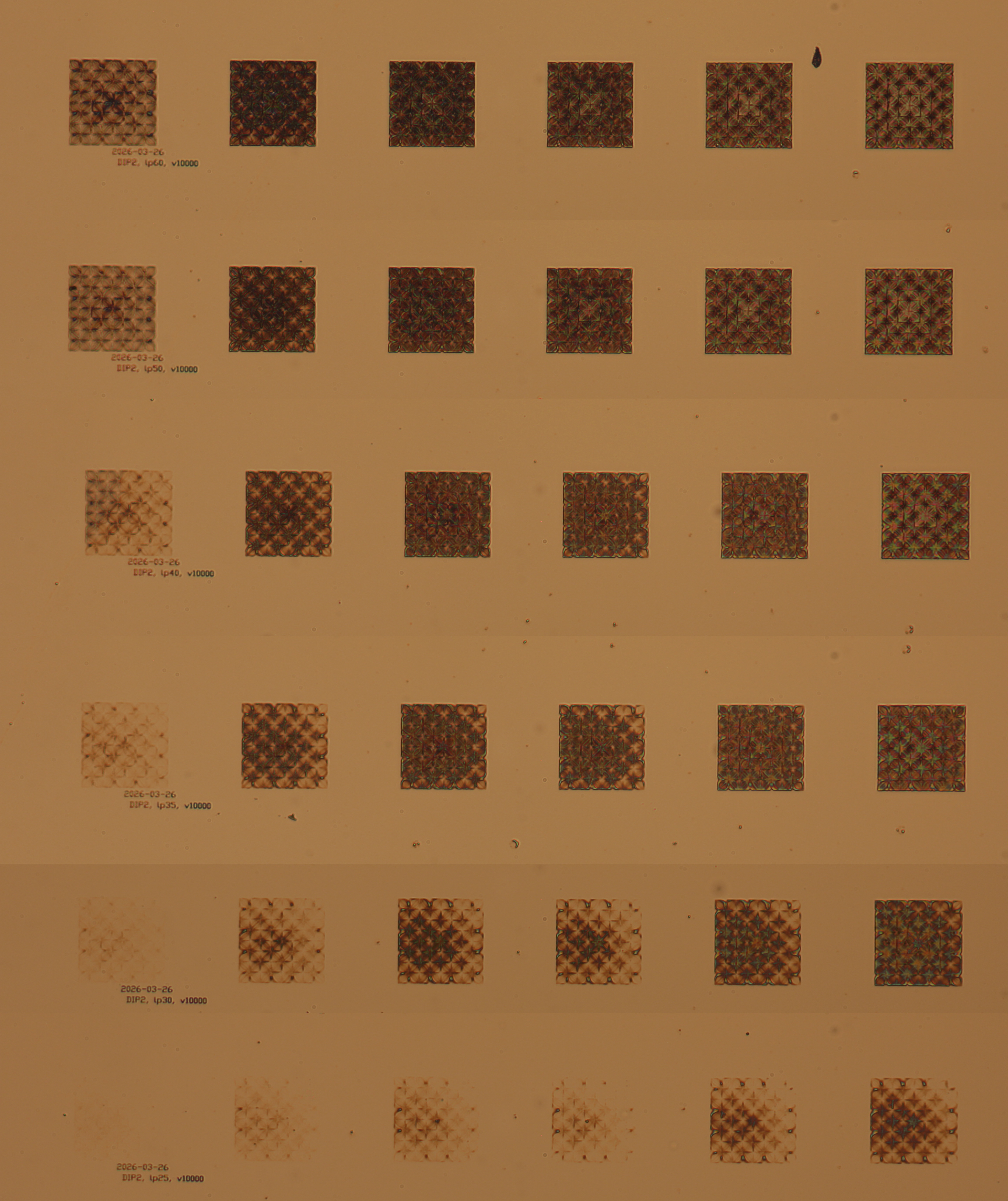

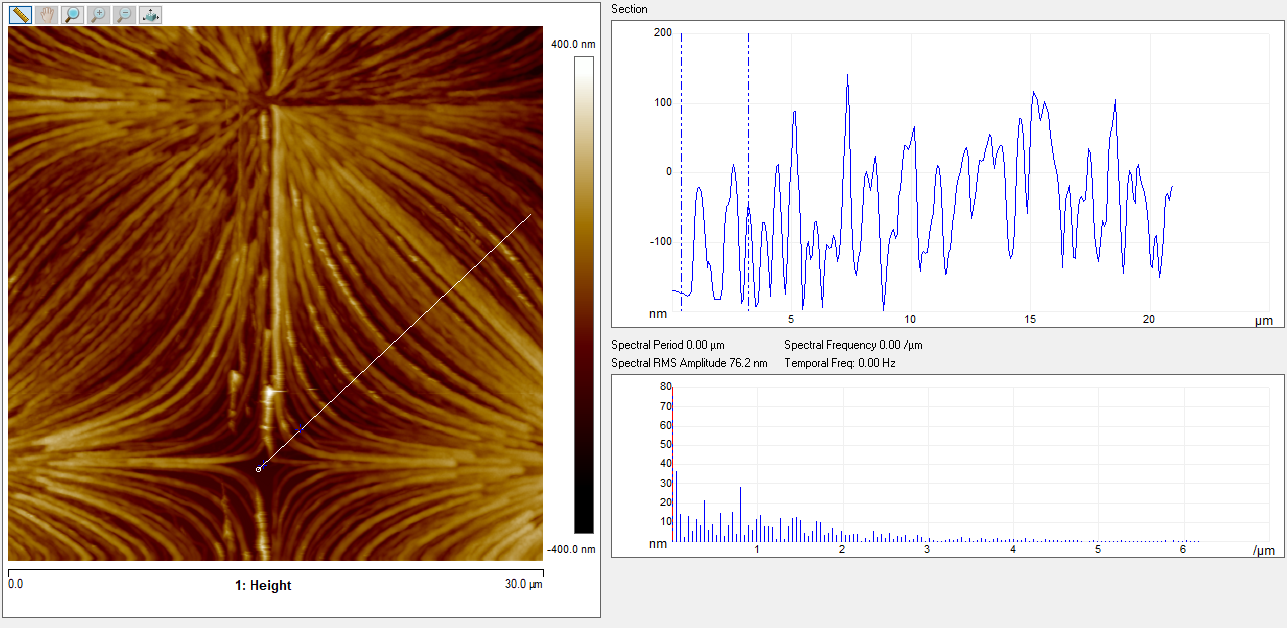

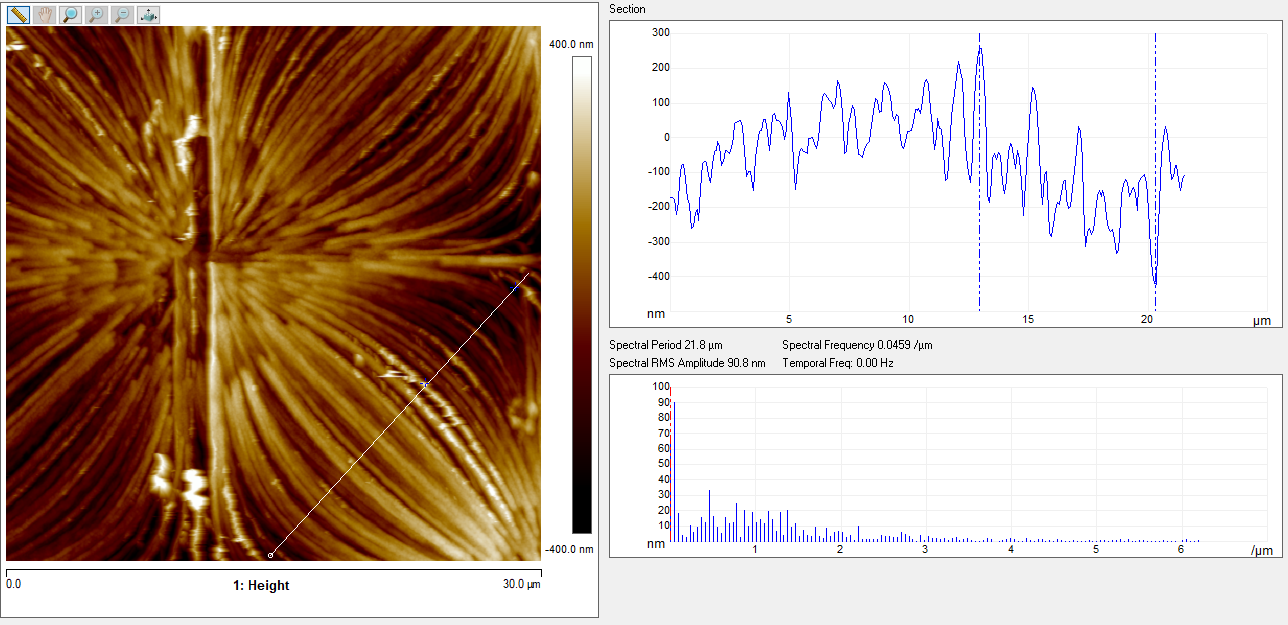

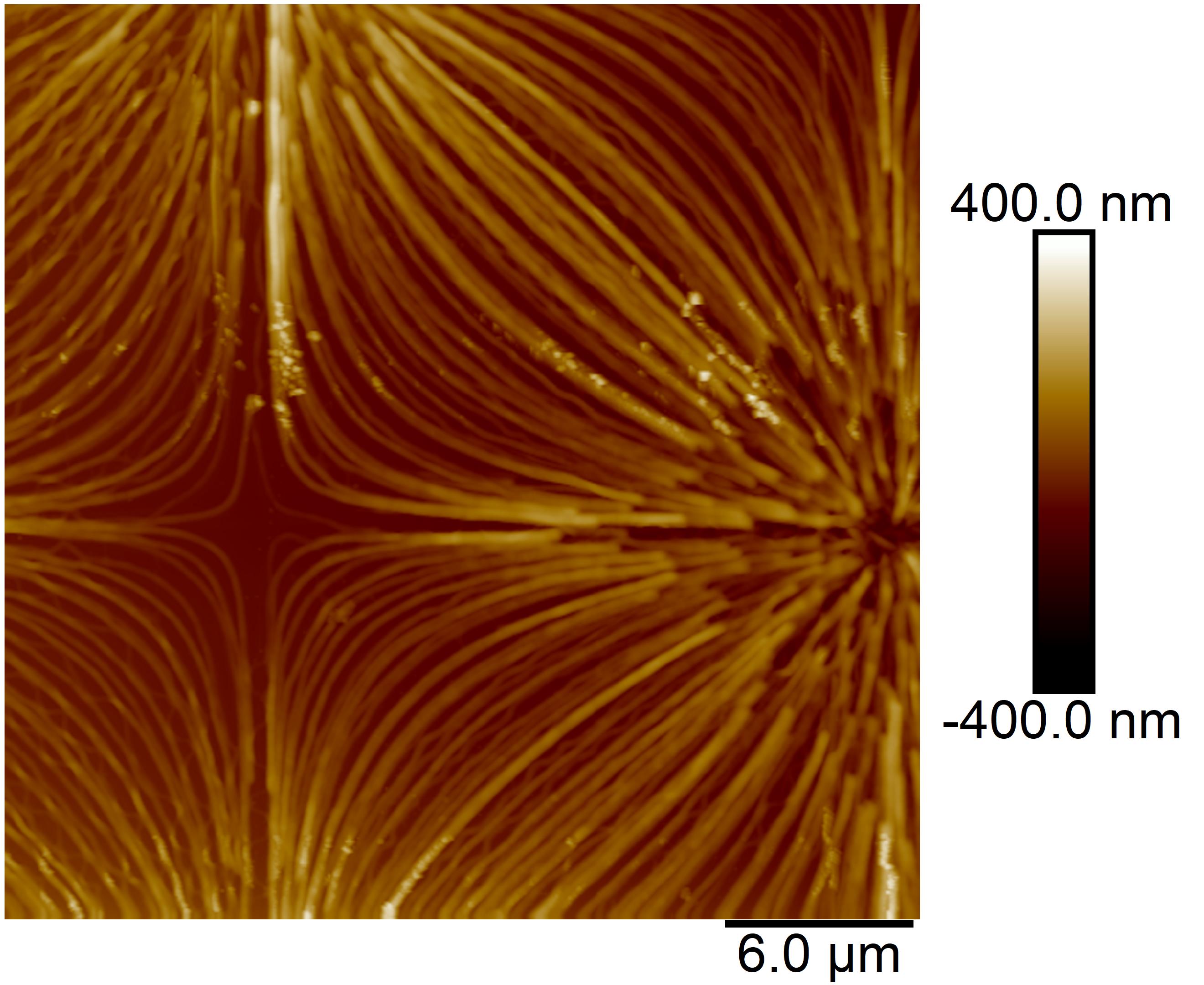

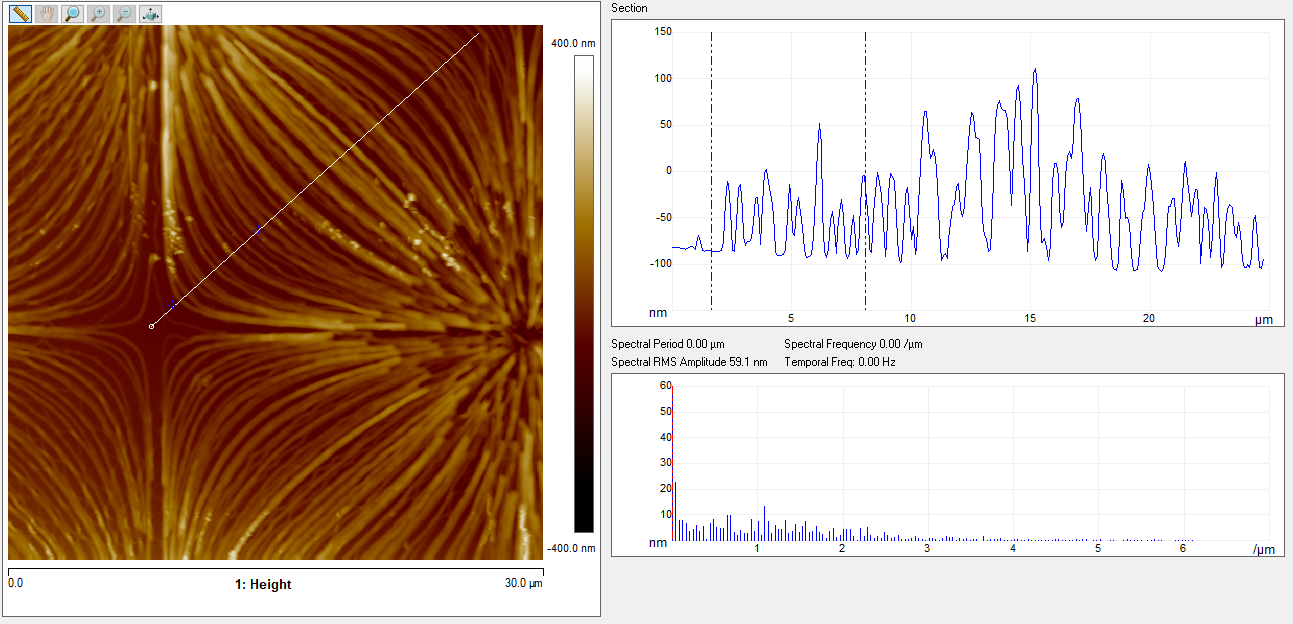

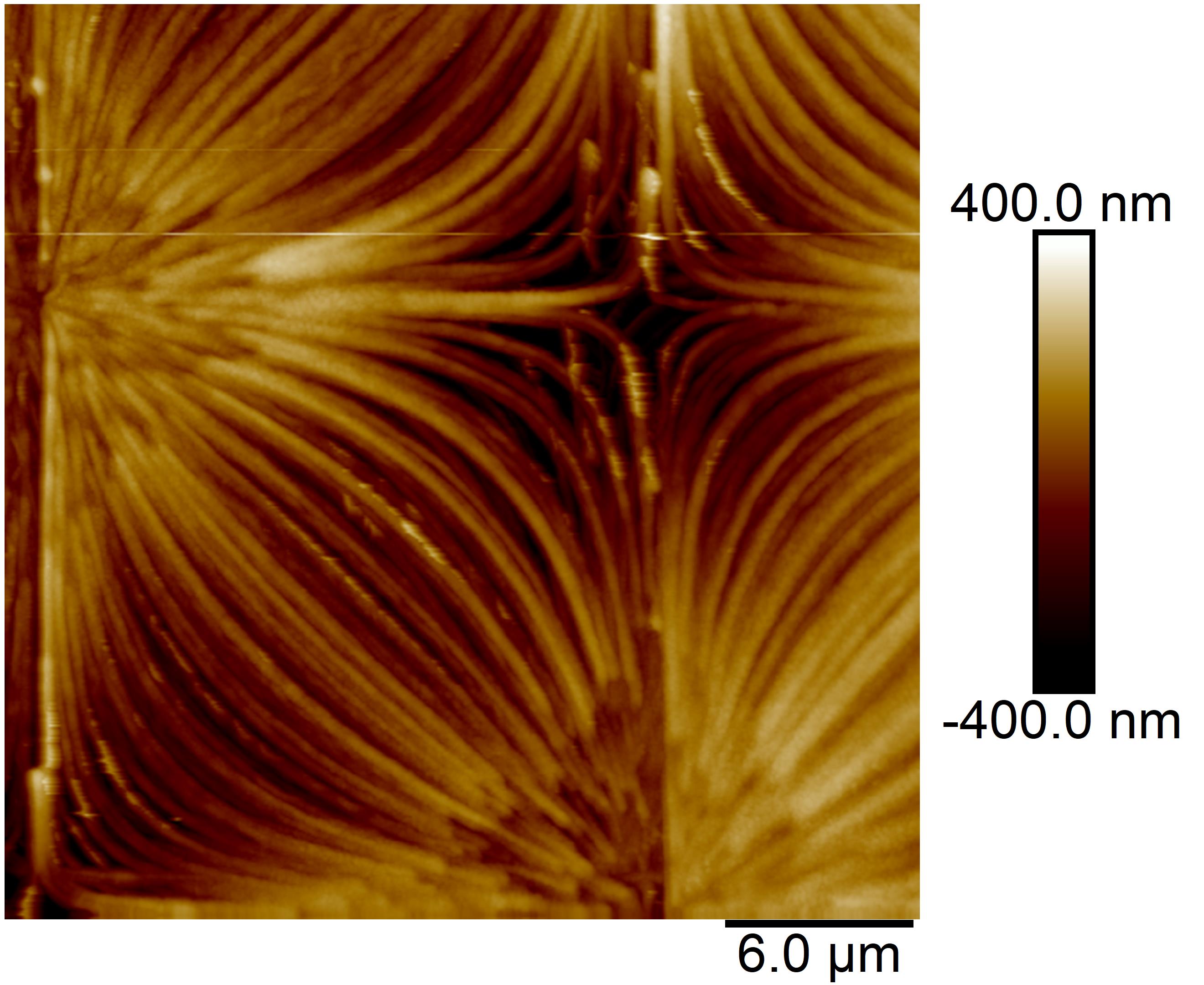

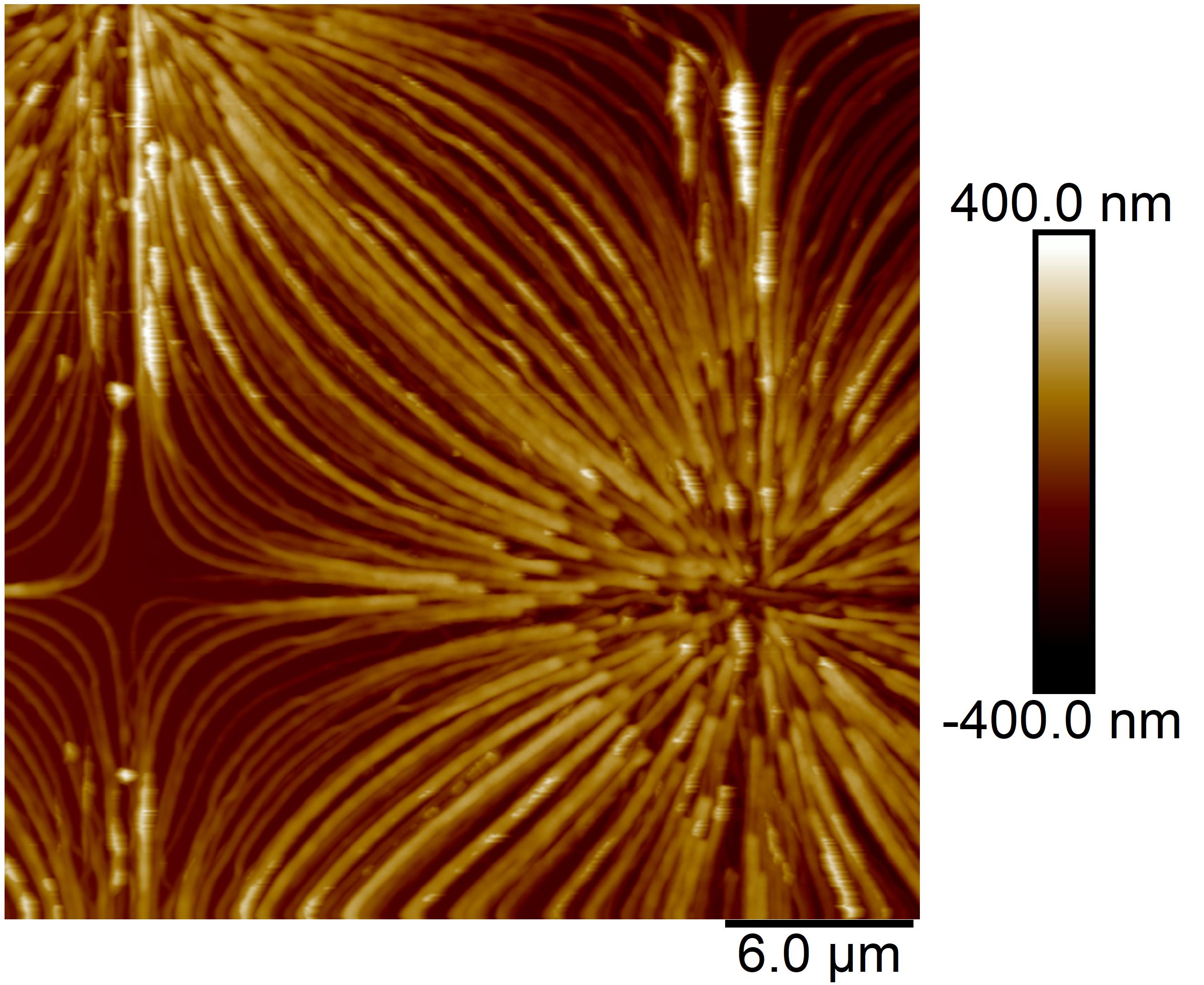

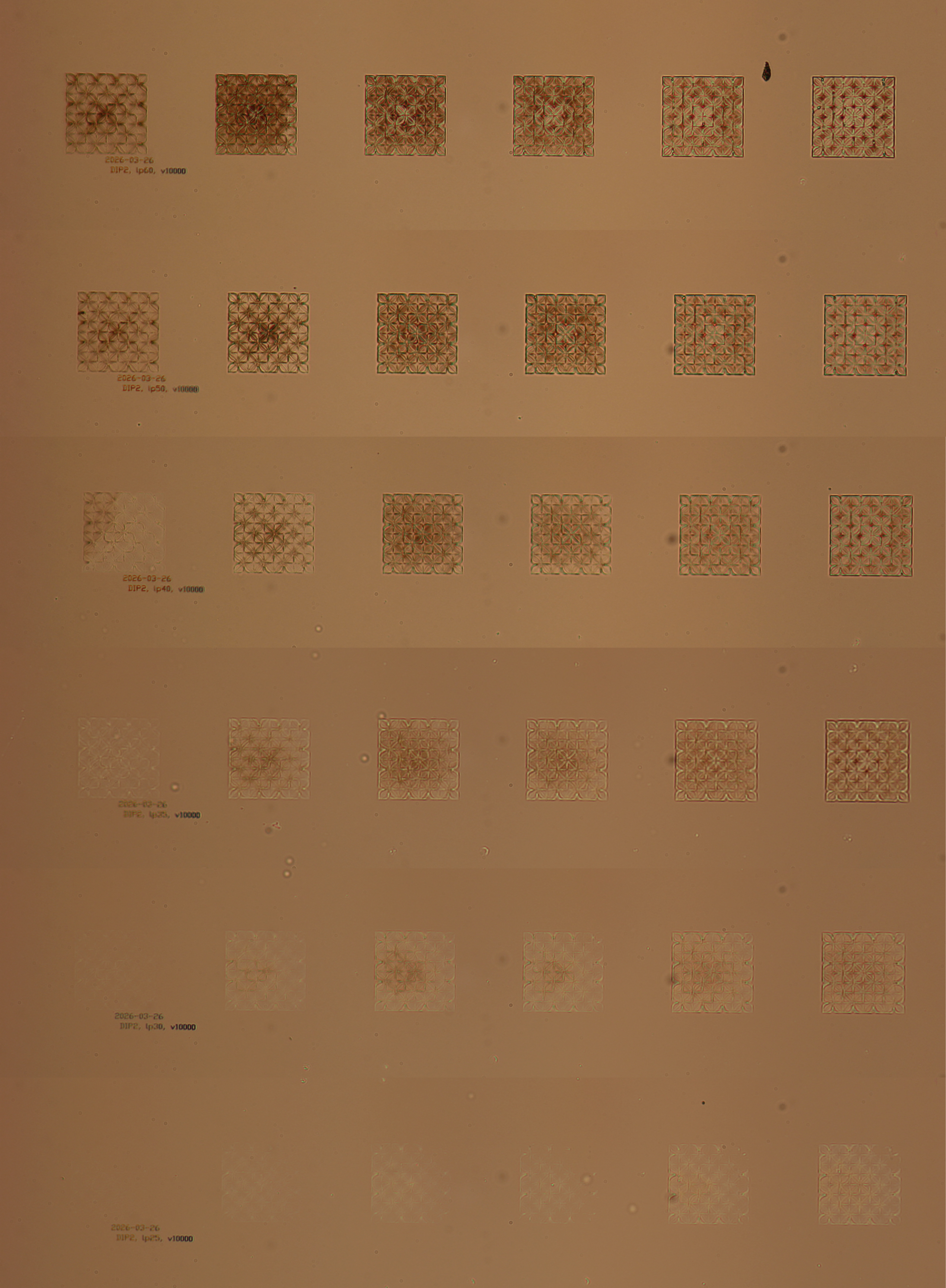

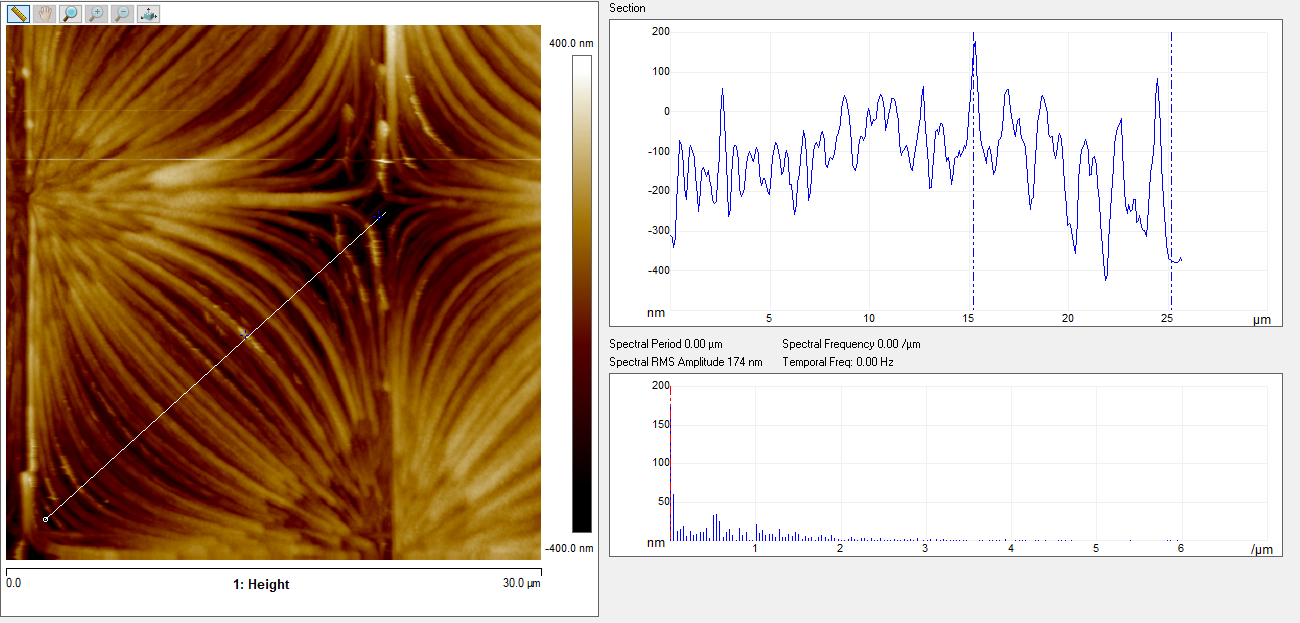

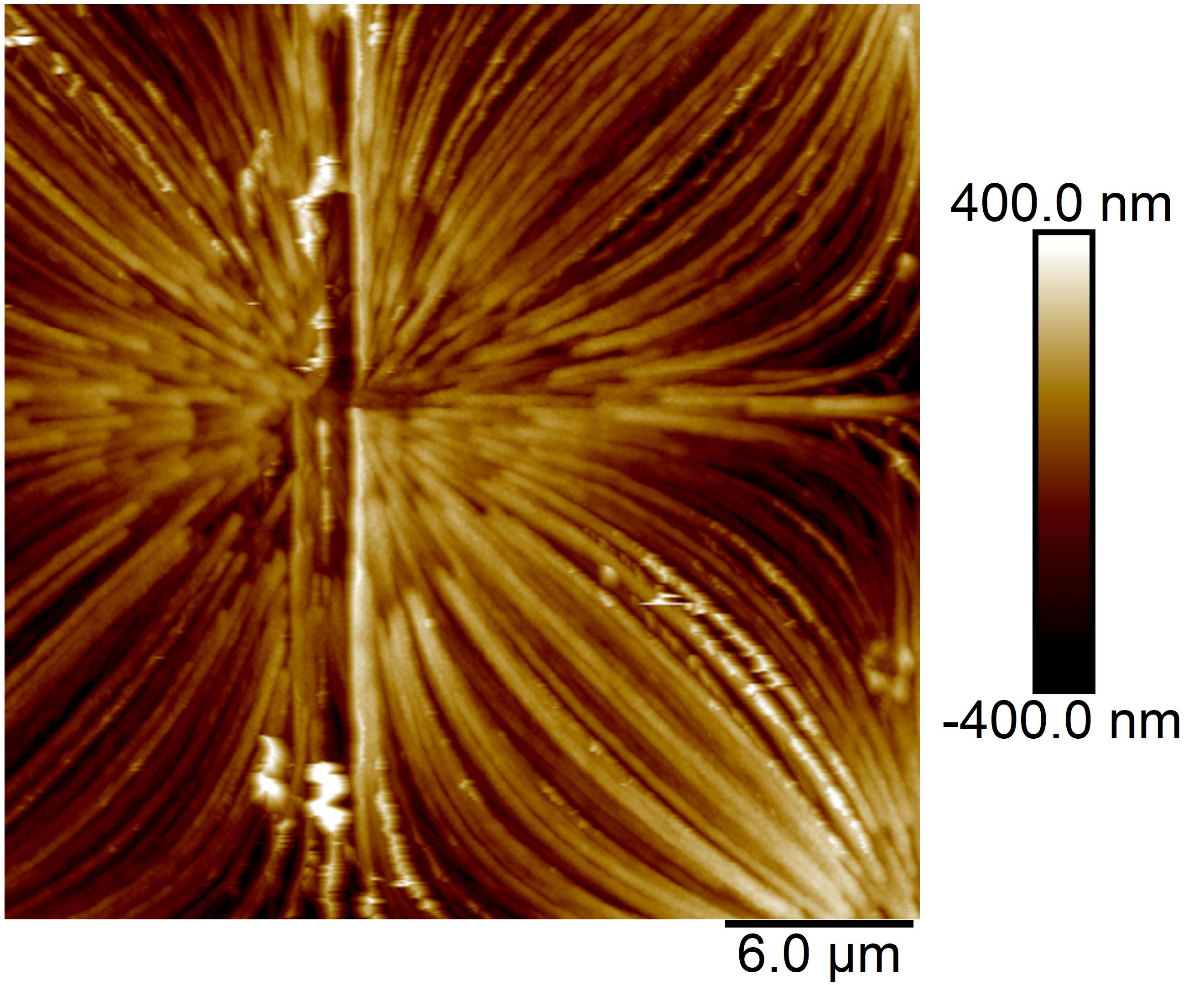

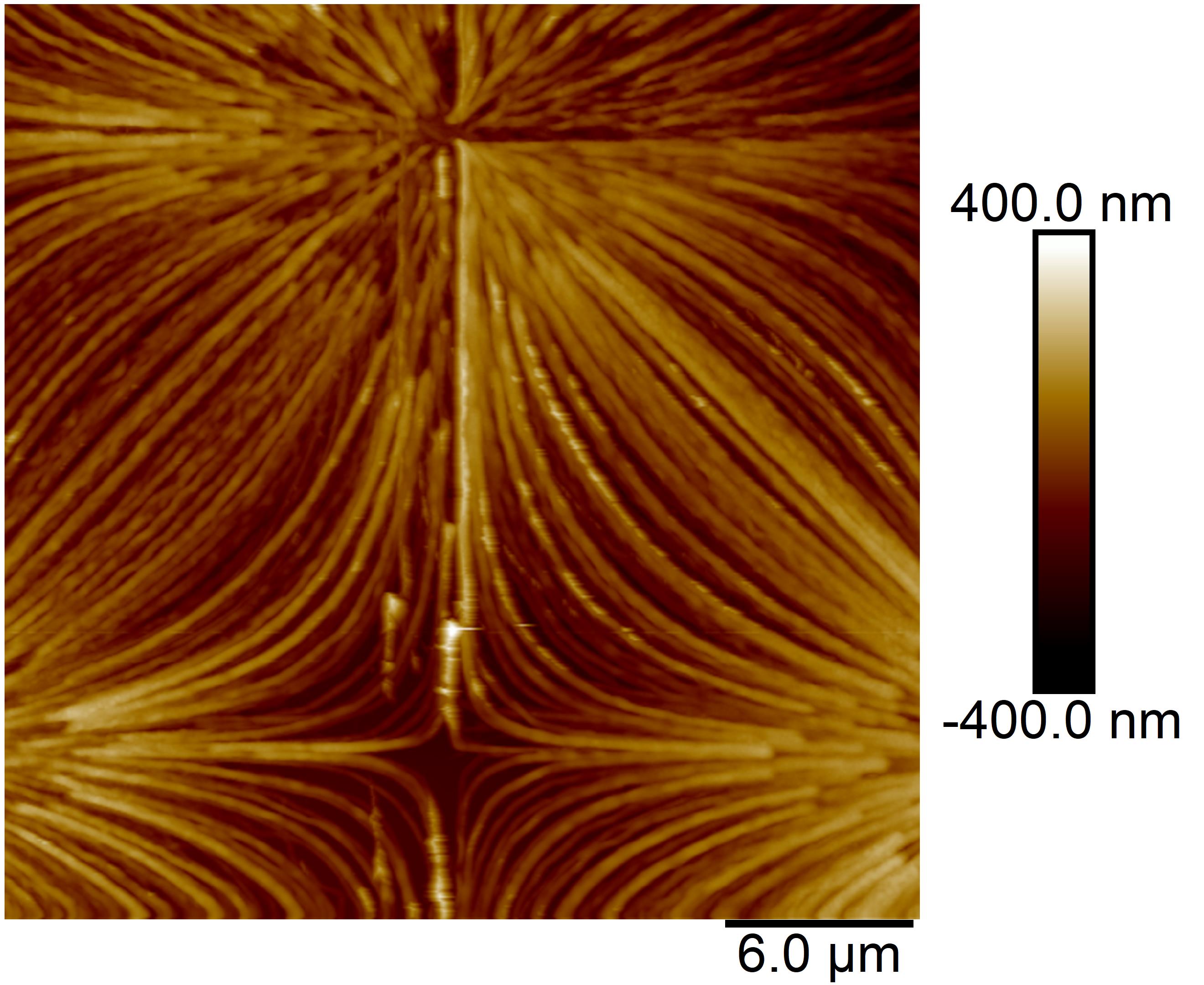

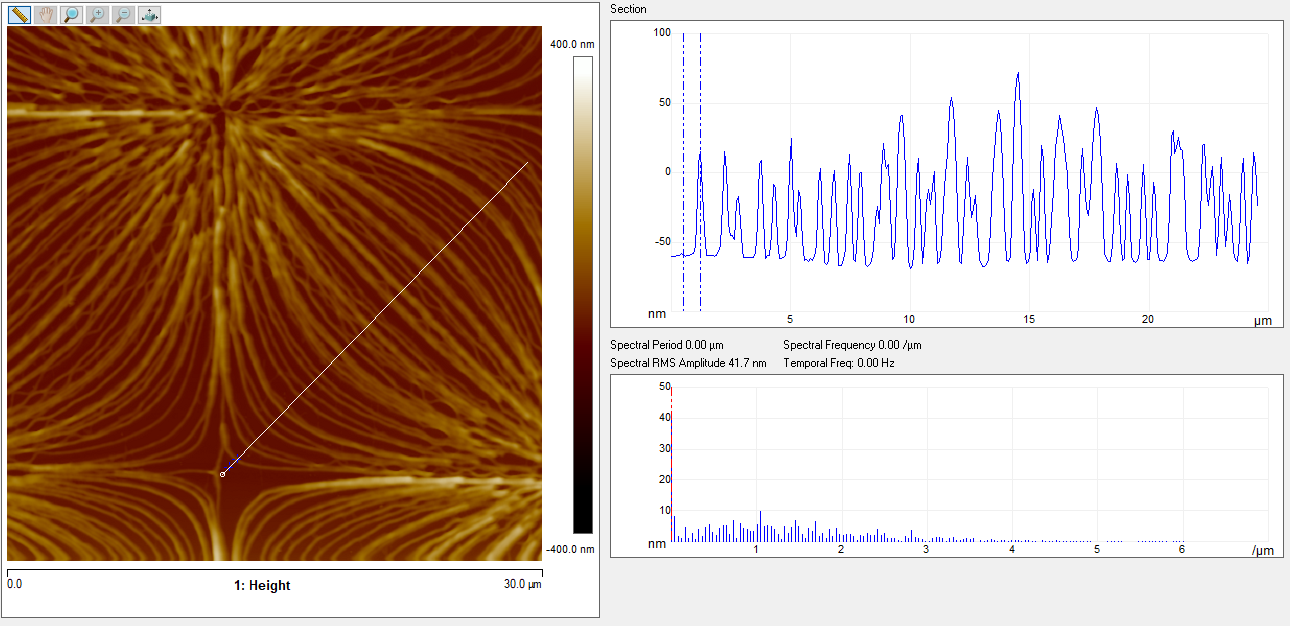

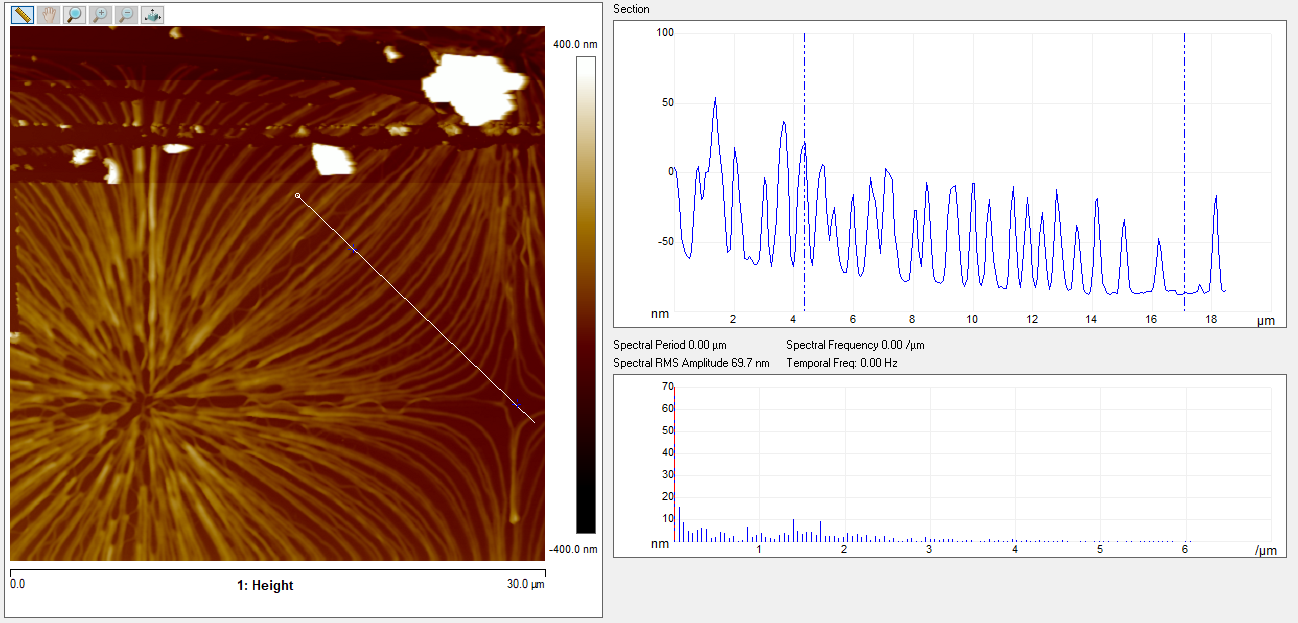

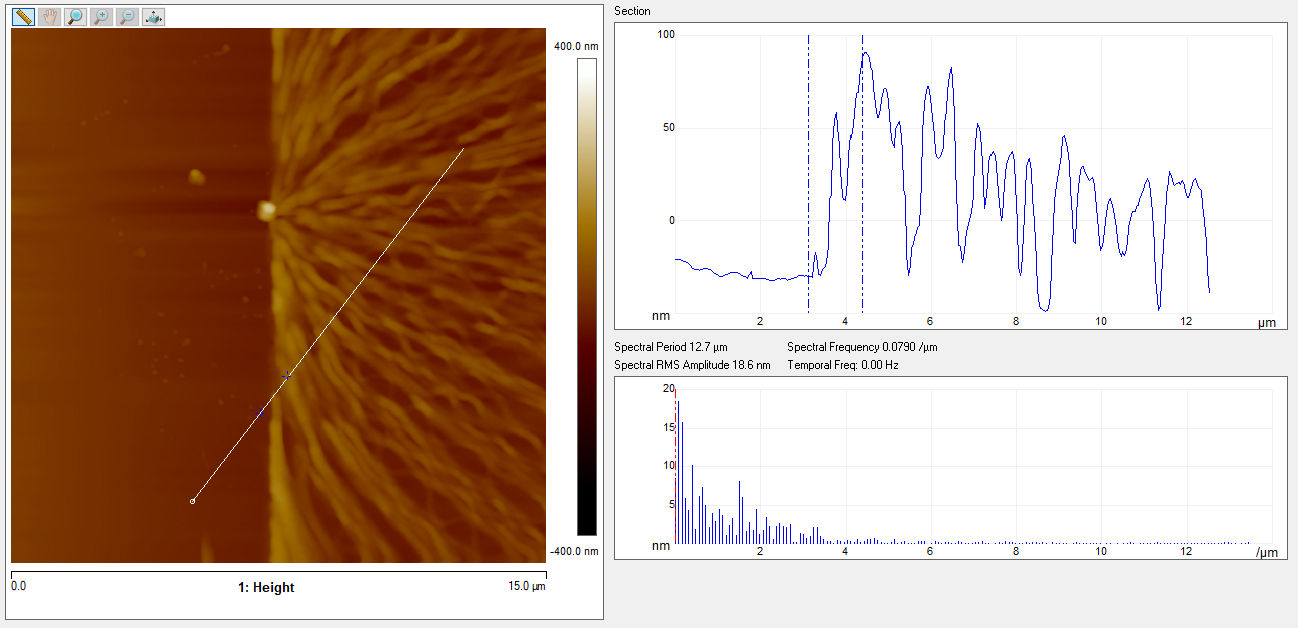

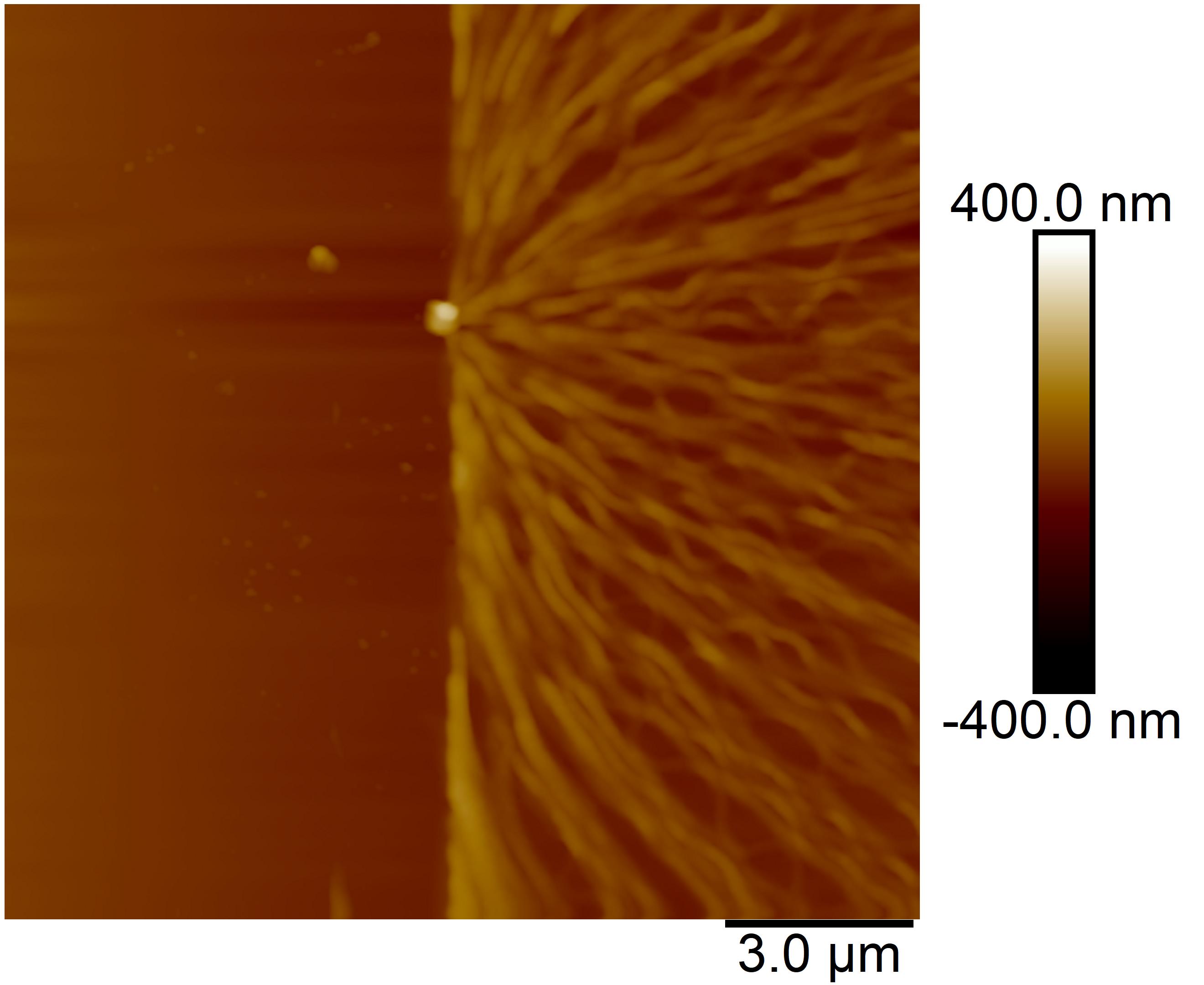

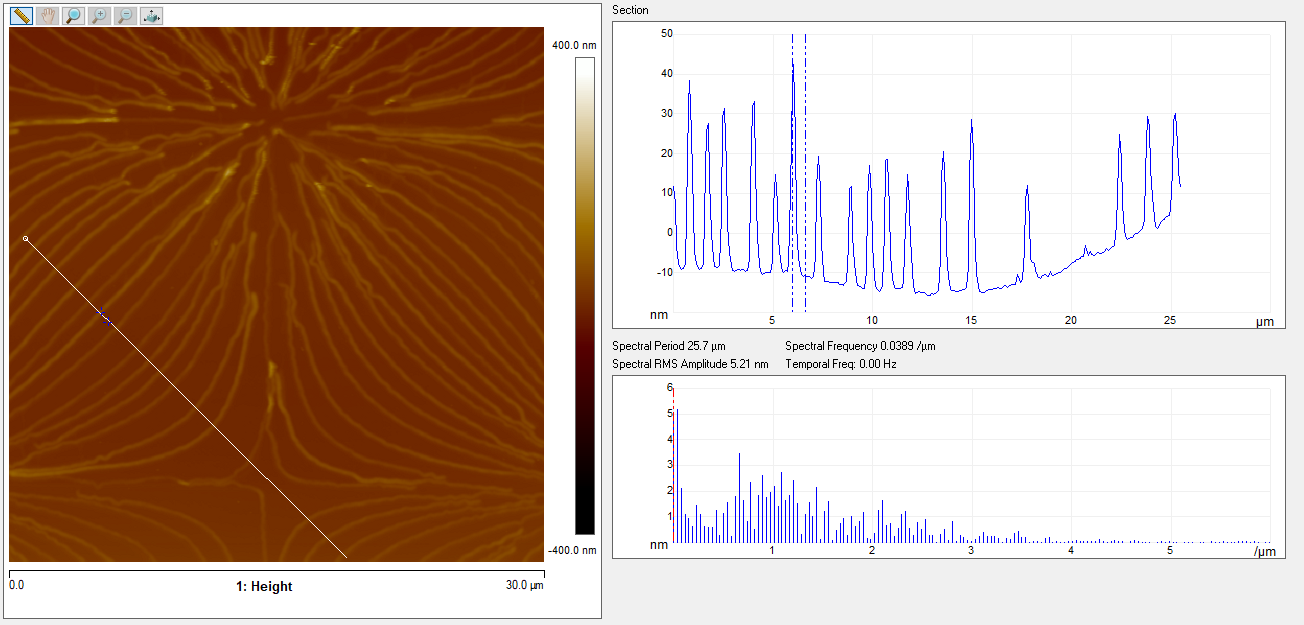

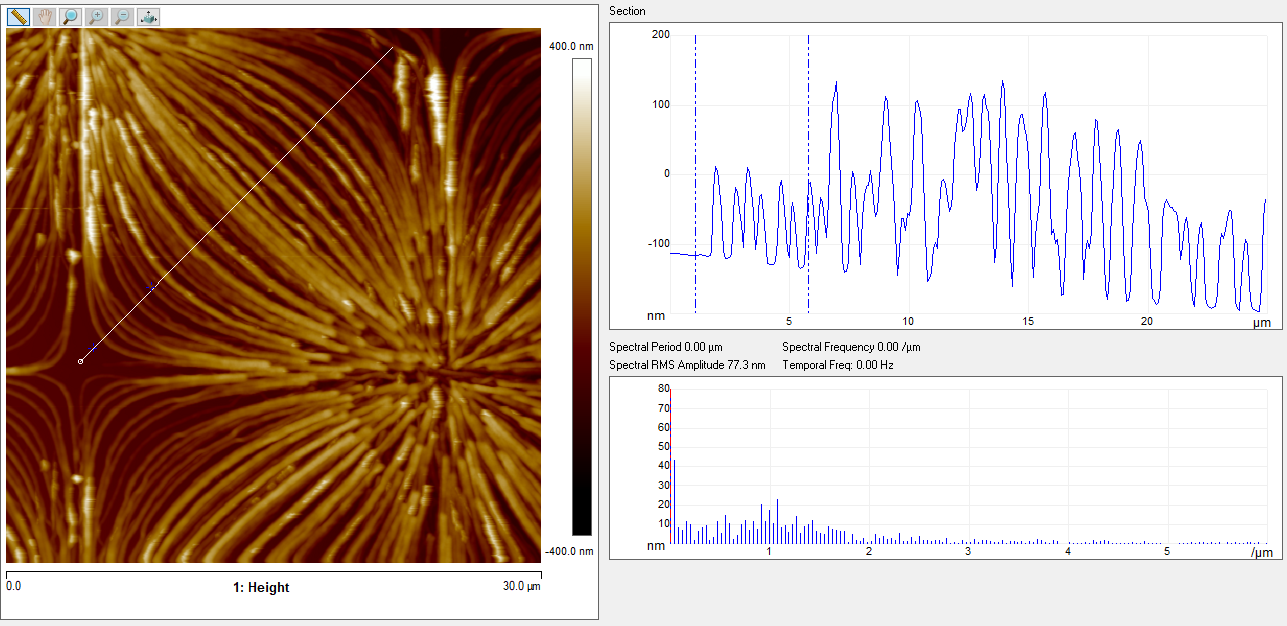

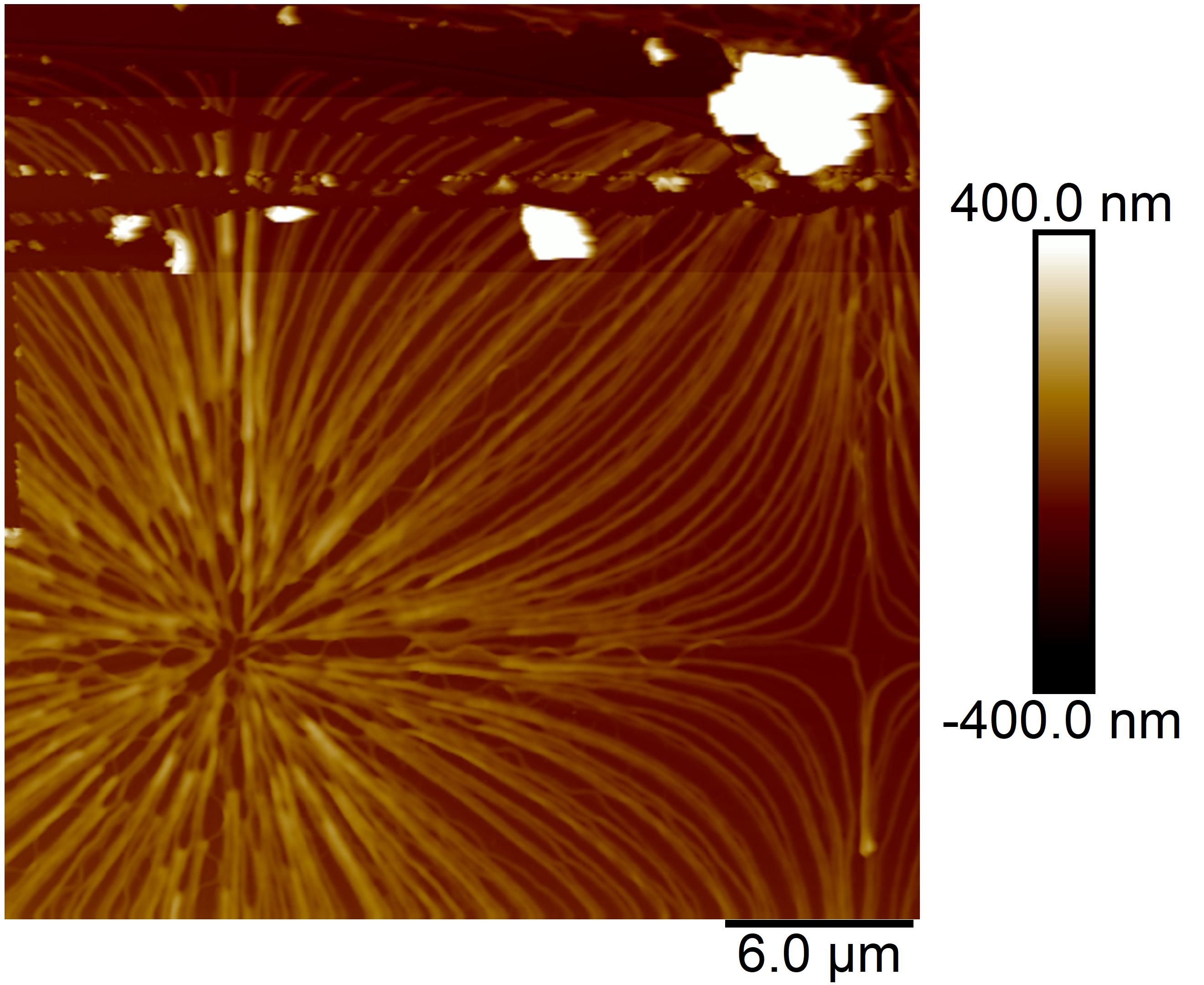

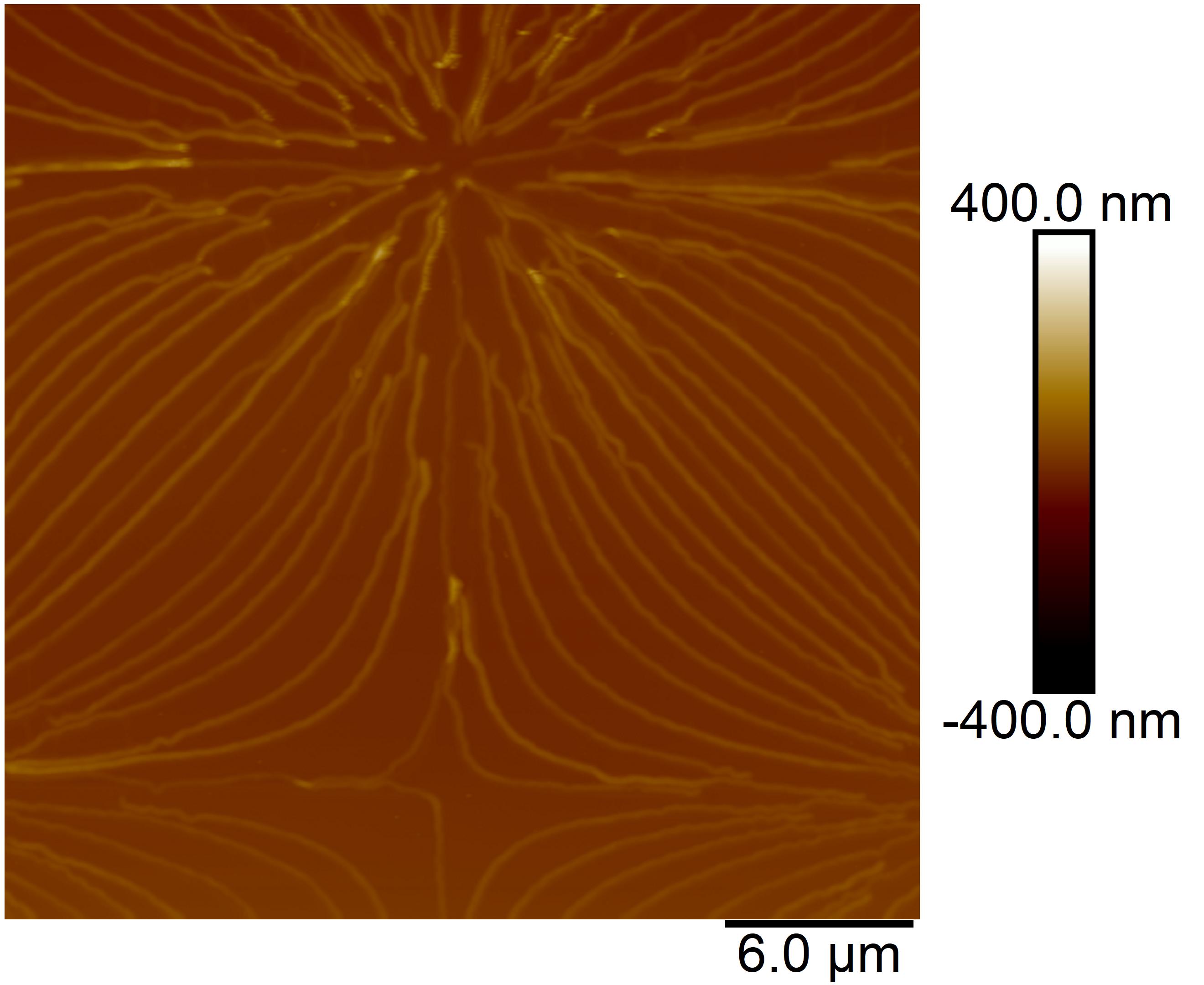

# Mreža +1 ter -1 defektov Naprintal sem mrežo alternirajočih +1 ter -1 defektov. V tem poročilu so najprej prikazani 3d renderji is DeScriba, AFM slike, nato pa slike iz optičnega mikroskopa, najprej prazne celice, nato pa celice napolnjene z 5CB slikane pod prekrižanimi polarizatorji, vzporednimi polarizatorji ter z lambda ploščico. Defektne linije sem naprintal z šestimi različnimi gostotami (density) d1 - d6. Vsak set d1 - d6 je naprintan z laser power: 25, 30, 35, 40, 45, 50, 60 ## DeScribe 3d renderji describe vseh šest primerov describe d1 describe d1 detajl describe d2 describe d2 detajl describe d3 describe d3 detajl describe d4 describe d4 detajl describe d5 describe d5 detajl describe d6 describe d6 detajl # AFM slike Zraven vsake slike afm-ja je še slika prereza po logični liniji. lp=30, d=3 lp=30, d=3 (prerez) lp=35, d=1 lp=35, d=1 (prerez) lp=35, d=3 lp=35, d=3 (prerez) lp=35, d=4 lp=35, d=4 (prerez) lp=35, d=6 lp=35, d=6 (prerez) lp=40, d=3 lp=40, d=3 (prerez) lp=50, d=6 lp=50, d=6 (prerez) lp=60, d=6 lp=60, d=6 Izmerjena debelina na robu vzorca lp=35, d=4 Izmerjena debelina na robu vzorca lp=35, d=4 (prerez) ## Optični mikroskop (brez LC) Slika z optičnim mikroskopom v transmisiji (sestavljena iz večih slik): Slika z optičnim mikroskopom v refleksiji (sestavljena iz večih slik): ## Optični mikroskop z LC Slikano z črno Flir belo kamero, vsak vzorec z prekrižanimi in vzporedni polarizatorji ter z lambda ploščico. Z optičnim mikroskopom sem slikal vse vzorce. Ker je slik zelo veliko je tu programček, ki omogoča sortiranje po X in Y osi z različnimi parameteri.
