Testiral sem homeotropno urejanje v različnih konfiguracijah.
Referenčno steklo, ki homeotropno ureja je ITO + PI4811.
Ko damo steklo v plazmo za 5min pa se očitno PI4811 uniči.
Poskusil sem še s silanom. Očistil sem 3 ITO stekla (aceton, iso, plazma) ter jih silaniziral v 1 % razstopini silana v DI vodi. Ko sem stekla izpiral je bila stran brez ITO veliko bolj hidrofobna kot ta z ITO.
Prvo steklo bi moralo homeotropno urejati 5CB, vendar ga ne. Drugo steklo sem obrnil okoli, tako, da sem preiskusil stran, kjer se je silan prijel direktno na steklo (torej brez ITO). Ta stran stekla deluje. Glede na to, da se je na stran brez ITO silan prijel dokazuje, da je postopek silanizacije ok.
Izgleda se silan ne prime na ITO stekla.
ITO + PI4881: ureja ITO + PI4881 + plazma: NE ureja
silan: ureja ITO + silan: ne ureja (silan se ne prime na ITO)
ITO stekla nujno rabim za printanje IP-DIP2 v Nanoscribu. Idealno bi bilo, da bi PI4811 deloval tudi po tem ko je izpostavljen plazmi ali pa da bi se silan prijel na ITO. Ker je ITO njuen je rešitev, da se stekel ne da v plazmo. Bo pa zaradi tega adhezija slabša.
| vzorec | urejeno | prekrižani polarizatorji | brez polarizatorjev |
|---|---|---|---|

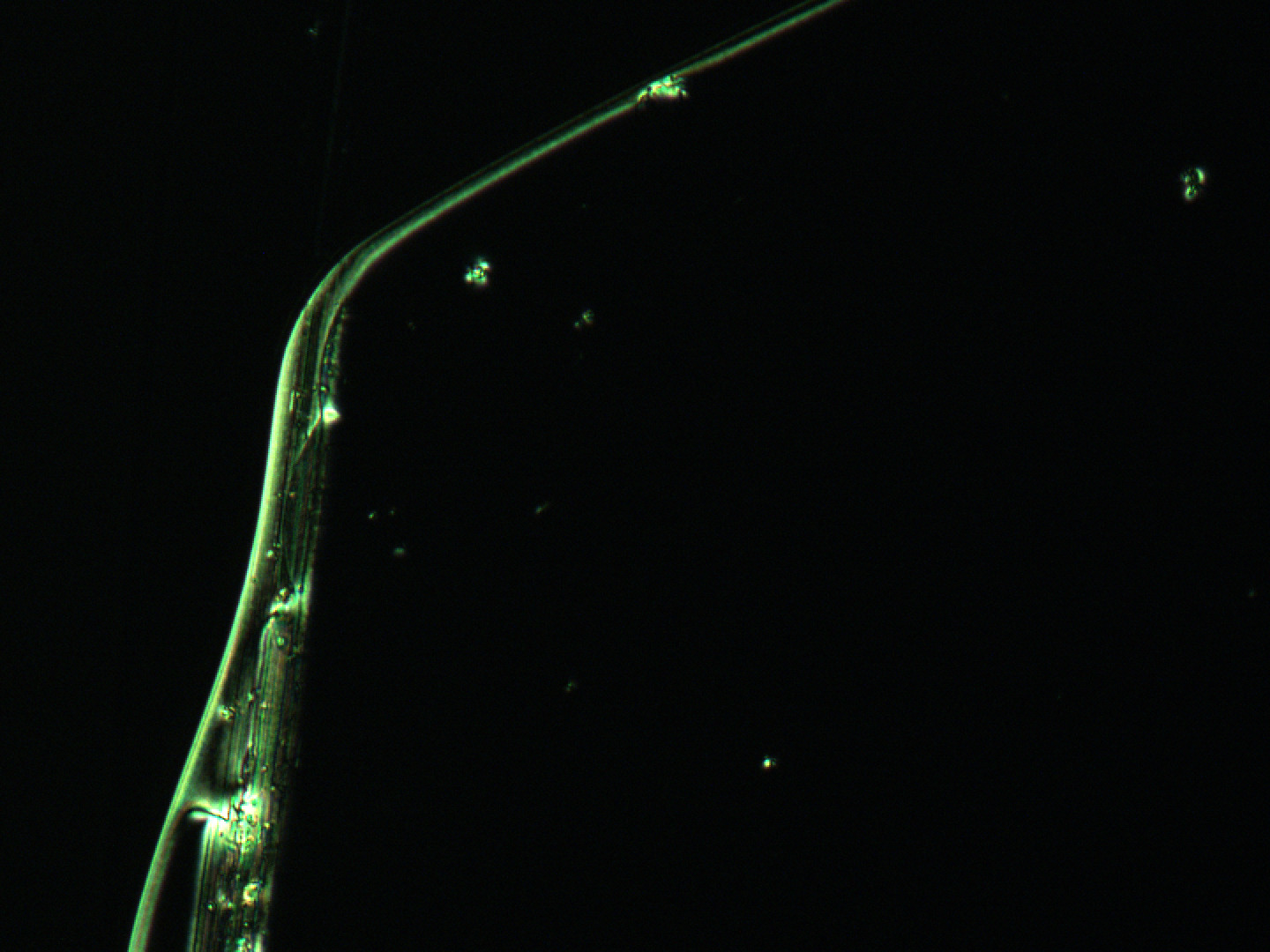

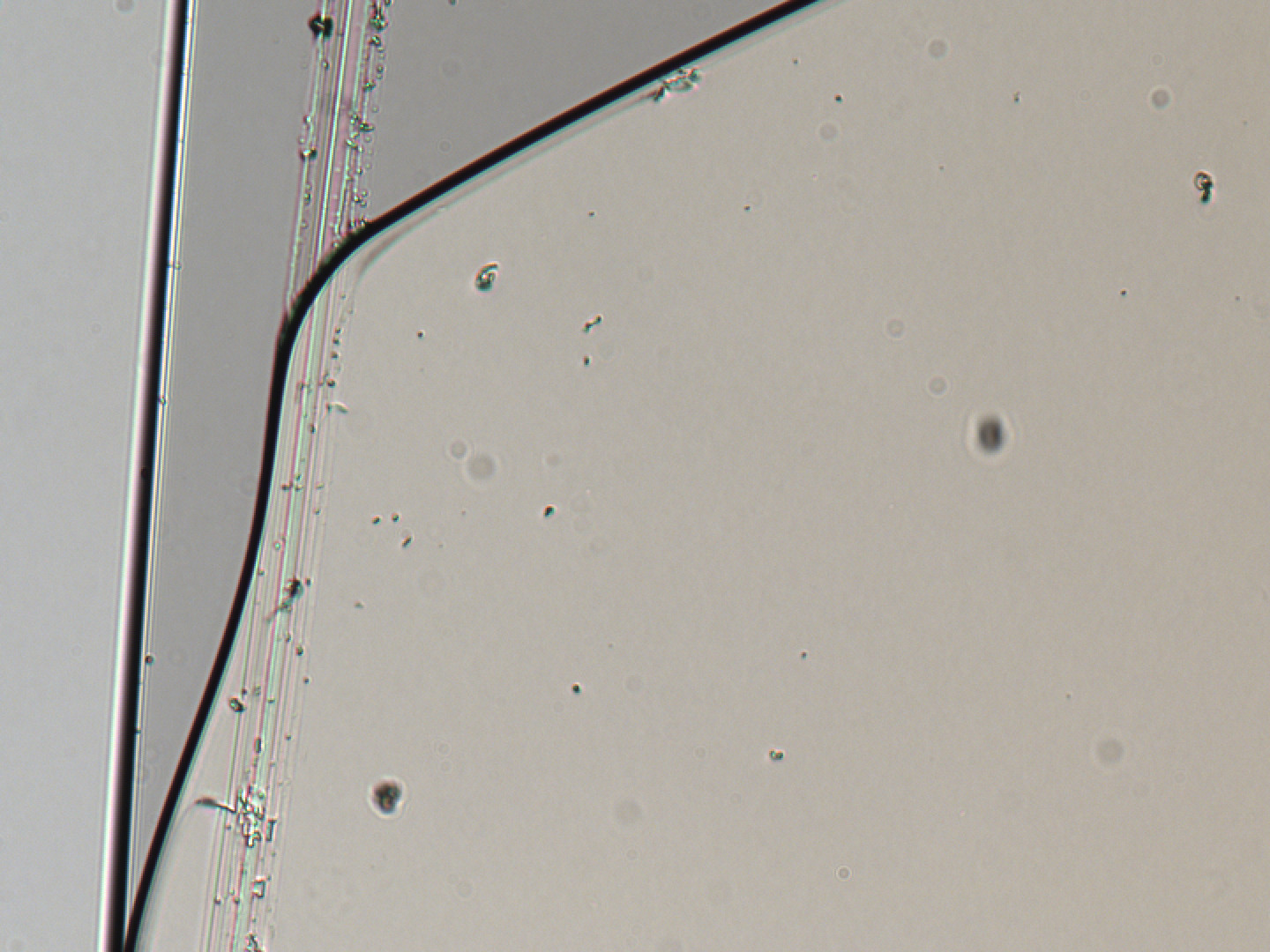

| ito + pi4811 | DA | |
|

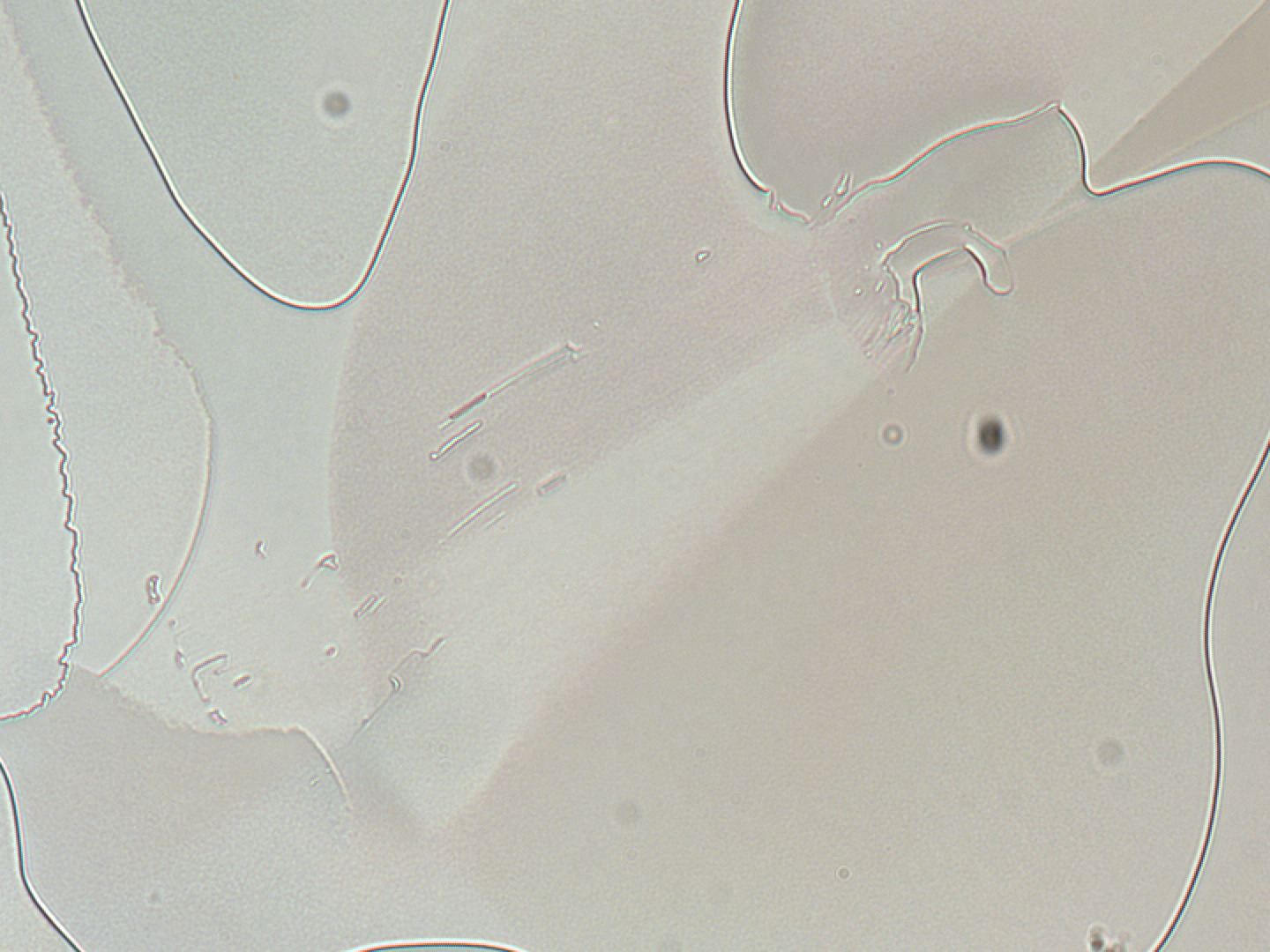

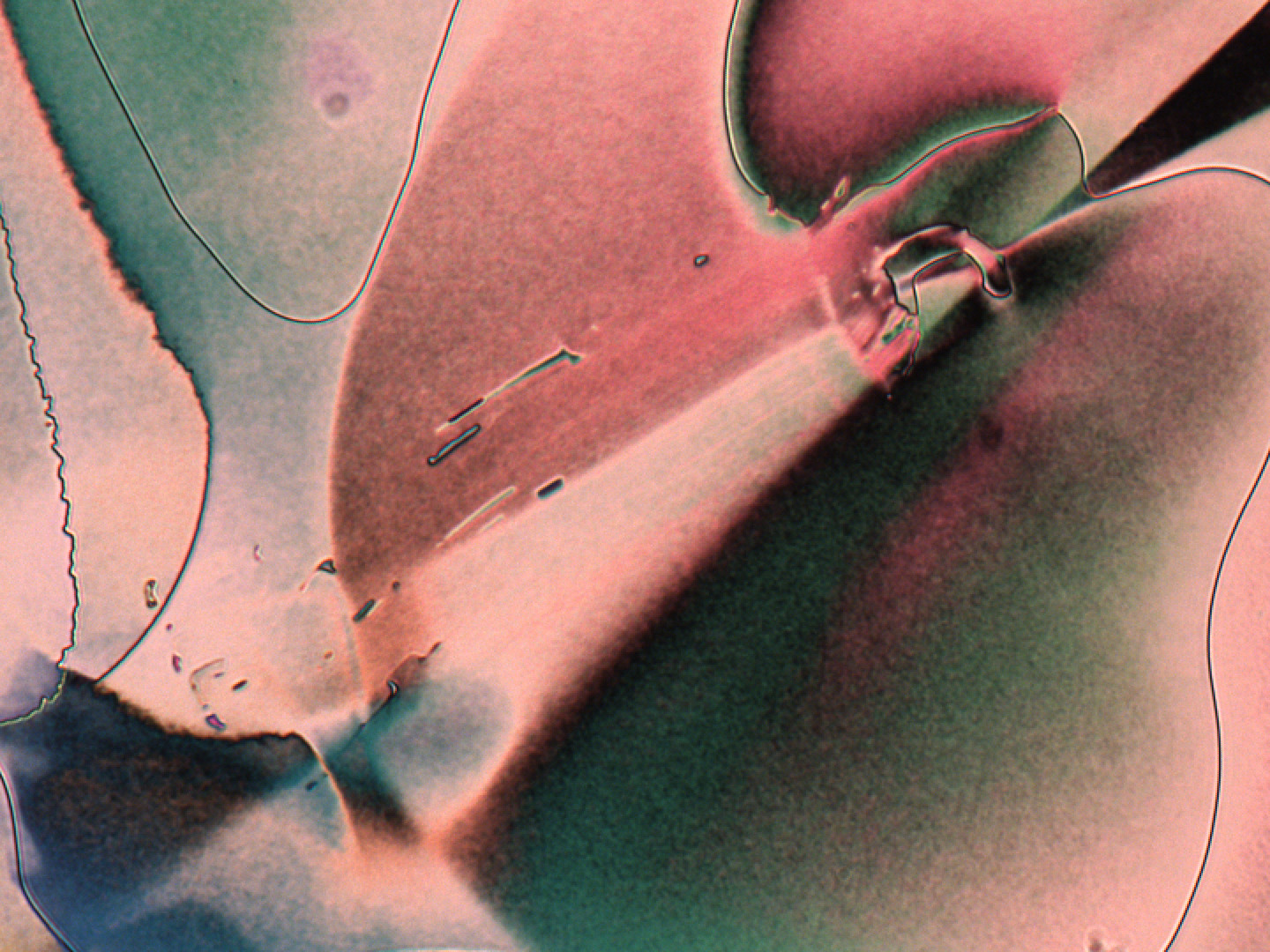

| ito + pi4811, 5min plazma | NE | |
|

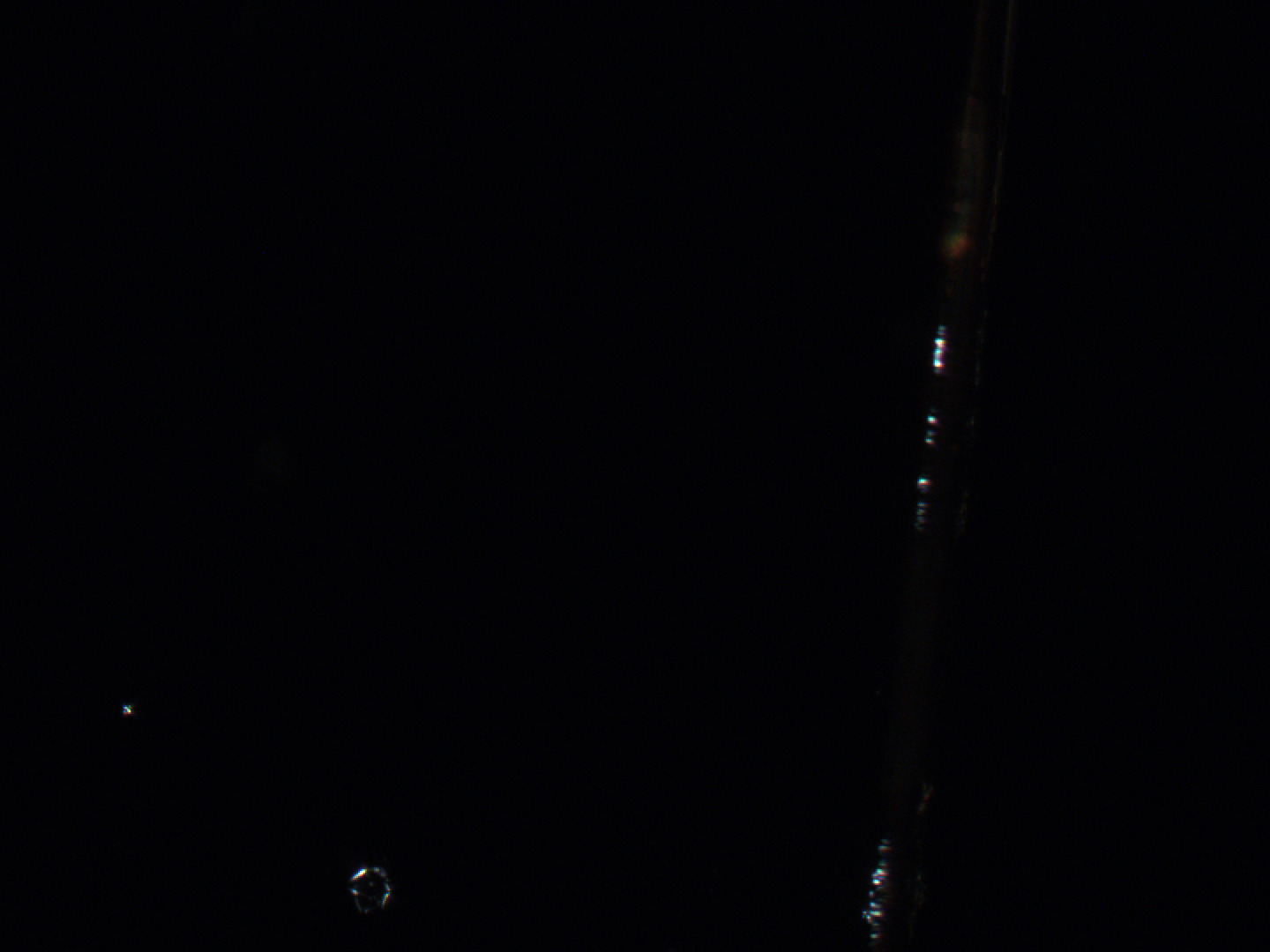

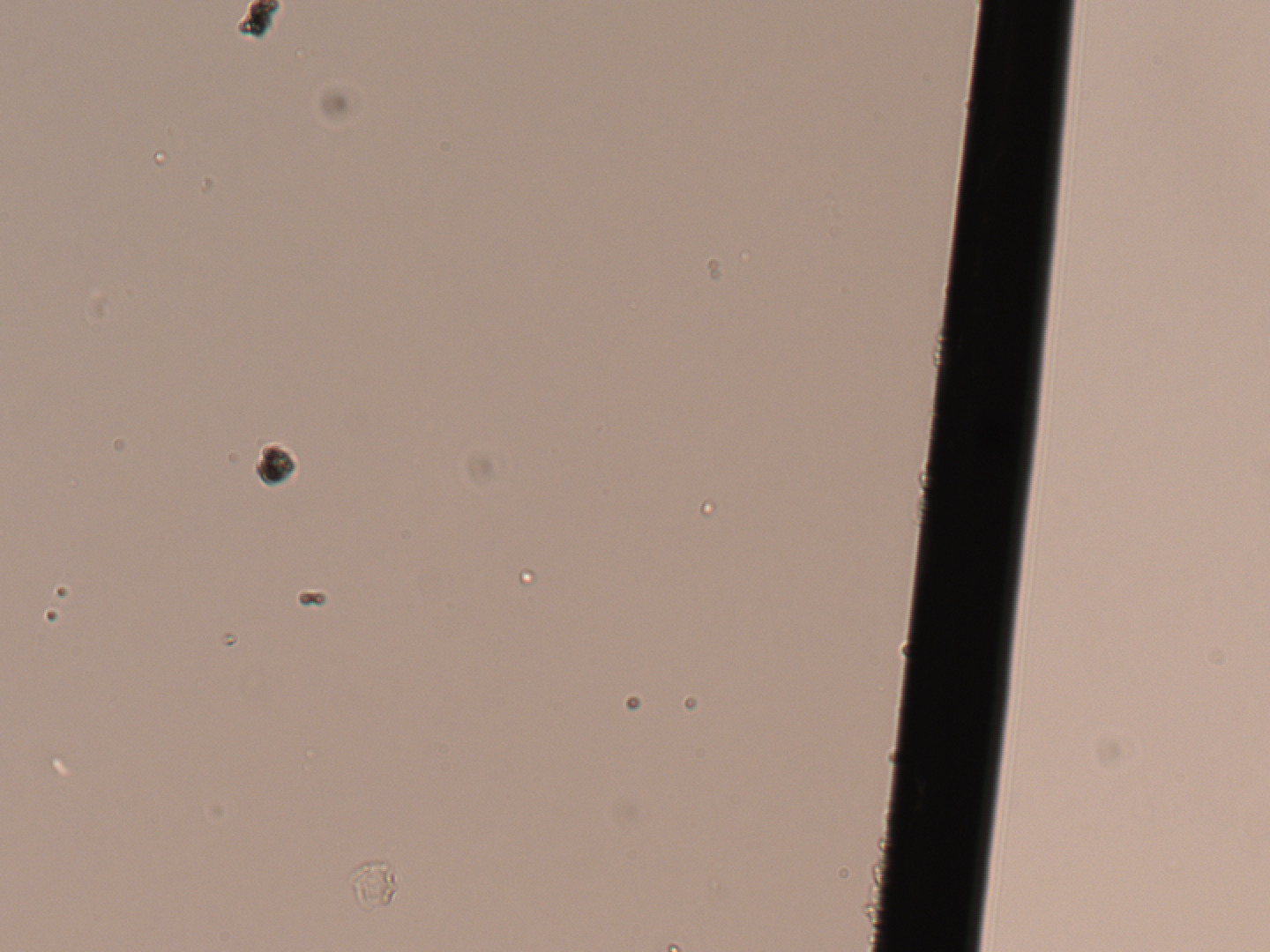

| steklo + silan | DA | |
|

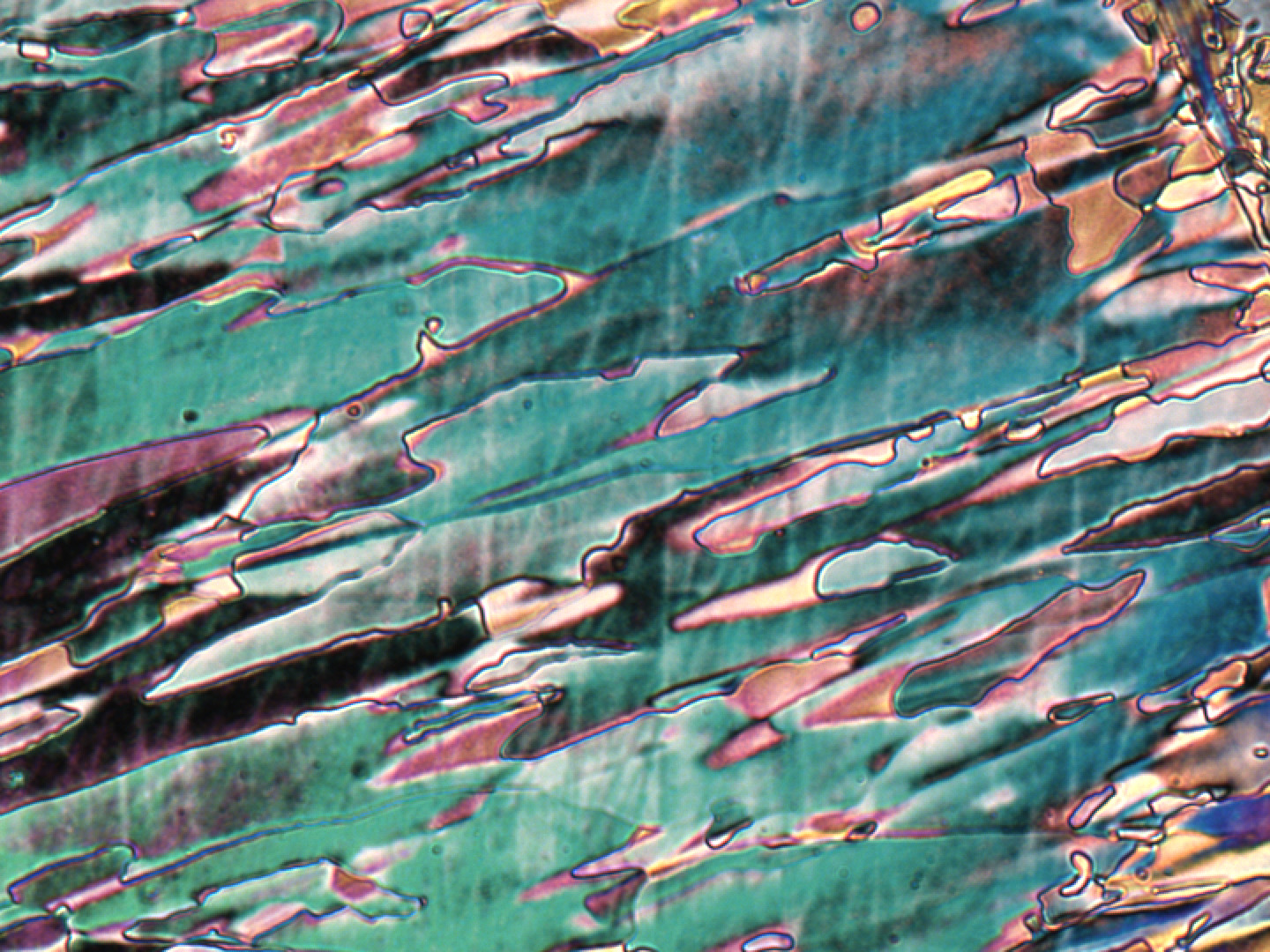

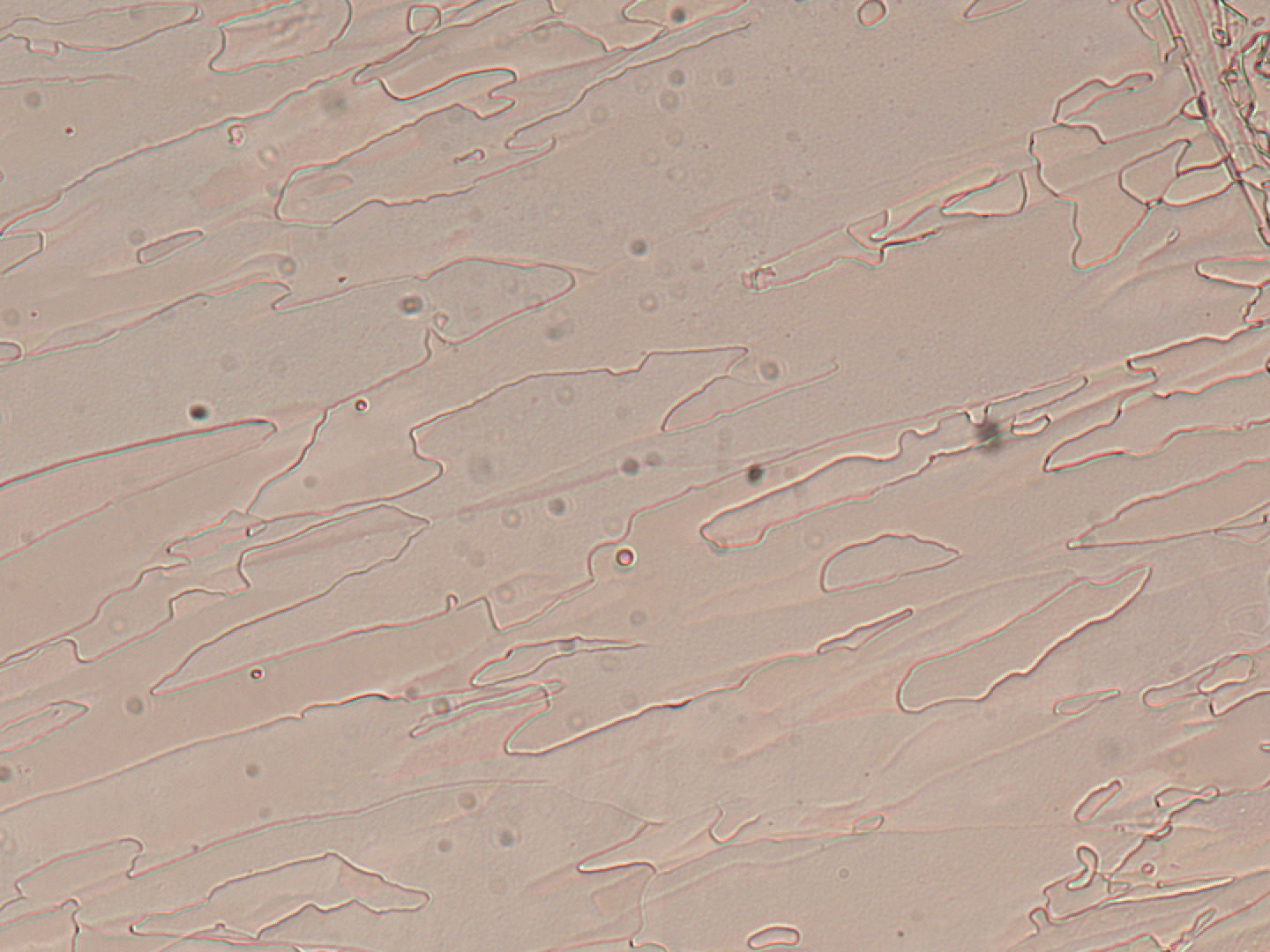

| ito + silan | NE | |
|
