Analiza kontrasta med paralelno in zvito (twist) urejenimi kvadrati na 2x2 mrežah, posnetih med prekrižanima polarizatorjema.
Vzorec: groovi, v = 10000 um/s Posnetih je 5 slik, po ena za vsako moč laserja (lp = 25, 30, 35, 40 in 45 %). Na vsaki sliki je 8 mrež z različno gostoto brazd, pitch = 100, 200, … 800 nm (indeks mreže 0..7).
V vsaki 2x2 mreži imata diagonalna para kvadratov različno ureditev, zato sta med prekrižanima polarizatorjema dva kvadrata svetla in dva temna. Merimo razmerje med njima.
Analiza je v analyze.py:
rois.json (region of interest)--pad 0.25), da robovi in prelivi ne vplivajo na meritevC = (Is - It) / (Is + It), razmerje R = Is / Itresults.json kot results[lp][pitch]Mreže, kjer struktura sploh ni zapisana ali je uničena, so v rois.json označene z "missing": true. Te niso izmerjene in jih ni na grafih.
Michelsonov kontrast:
| pitch (nm) | lp 25 % | lp 30 % | lp 35 % | lp 40 % | lp 45 % |
|---|---|---|---|---|---|
| 100 | 0.989 | 0.889 | 0.595 | 0.454 | 0.729 |
| 200 | - | 0.991 | 0.989 | 0.990 | 0.188 |
| 300 | 0.993 | 0.993 | 0.992 | 0.992 | 0.984 |
| 400 | - | 0.992 | 0.992 | 0.992 | 0.991 |
| 500 | - | - | 0.992 | 0.992 | 0.992 |
| 600 | - | 0.993 | 0.992 | 0.992 | 0.991 |
| 700 | - | - | - | 0.992 | 0.993 |
| 800 | - | 0.993 | - | 0.992 | 0.993 |
Razmerje svetlo/temno:
| pitch (nm) | lp 25 % | lp 30 % | lp 35 % | lp 40 % | lp 45 % |
|---|---|---|---|---|---|
| 100 | 184.1 | 17.0 | 3.9 | 2.7 | 6.4 |
| 200 | - | 227.6 | 186.4 | 191.7 | 1.5 |
| 300 | 300.8 | 270.9 | 256.8 | 252.6 | 124.4 |
| 400 | - | 257.5 | 243.6 | 250.7 | 230.4 |
| 500 | - | - | 242.6 | 251.1 | 247.5 |
| 600 | - | 272.7 | 257.2 | 250.6 | 227.5 |
| 700 | - | - | - | 248.7 | 275.5 |
| 800 | - | 276.0 | - | 252.7 | 283.6 |
Oznaka - pomeni, da mreža manjka (ni zapisana ali je uničena) in ni bila izmerjena. Pri nizki moči laserja manjka večina mrež: pri lp 25 % sta uporabni le dve od osmih, pri lp 30 % in 35 % po šest od osmih.
Pri pitchu 300 nm in več je kontrast povsod enak, C okoli 0.992 in R med 230 in 300. Razlike med močmi laserja 25-45 % v tem območju ni: brazde urejajo enako dobro, ne glede na to, s kolikšno močjo so bile zapisane.
Razmerje R se ustali okoli 250. Ta plato je najbrž določen s temnim nivojem kamere in sipano svetlobo, ne z dejansko ekstinkcijo vzorca, zato je prava vrednost R pri dobro urejenih mrežah lahko precej višja. Temnega nivoja nismo odšteli.
Vsaka moč laserja je na svoji sliki, posnetki pa niso nujno enako osvetljeni, zato je primerjava absolutnih vrednosti med slikami manj zanesljiva kot primerjava med mrežami znotraj iste slike.
|
|
|
|

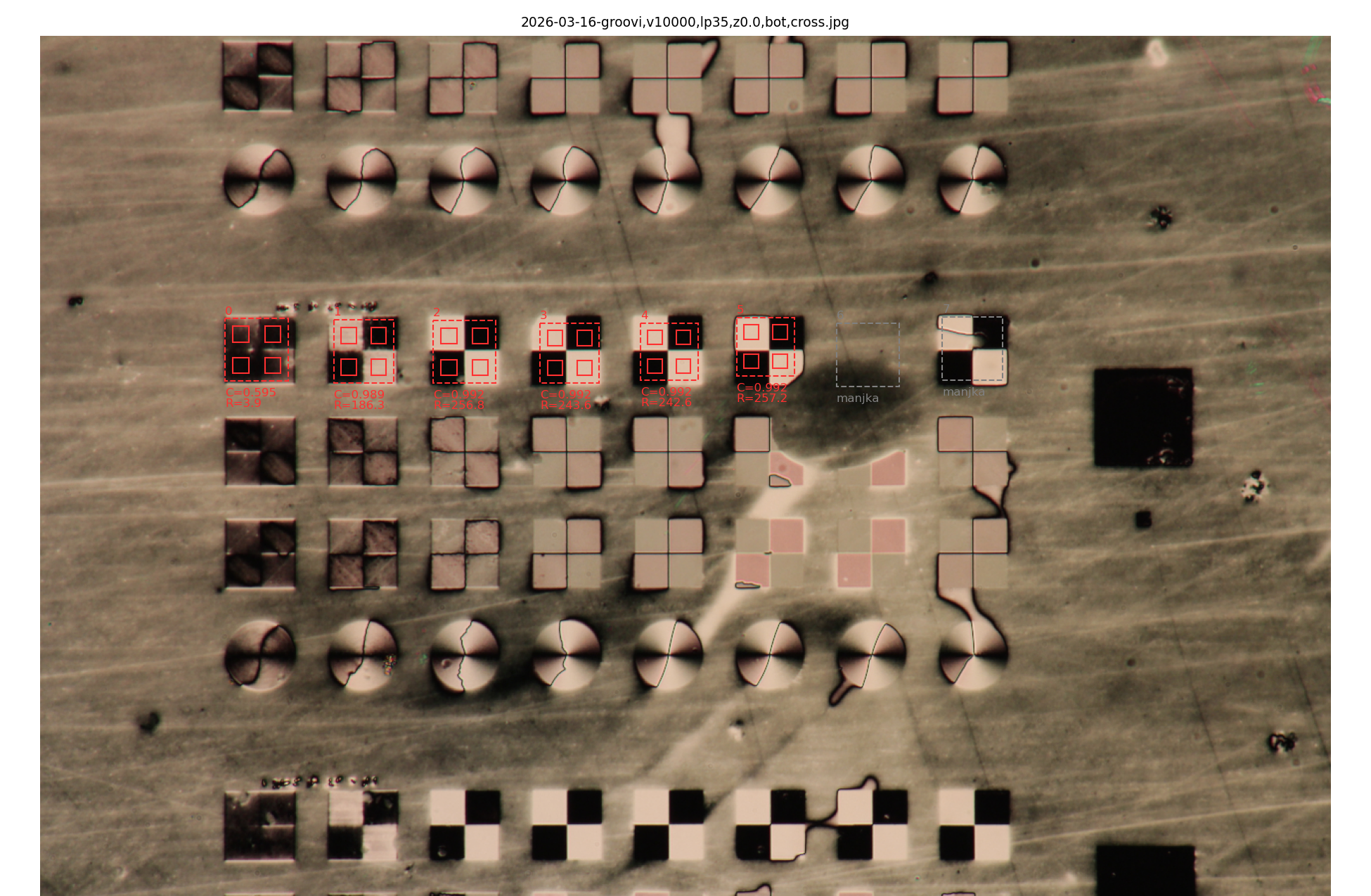

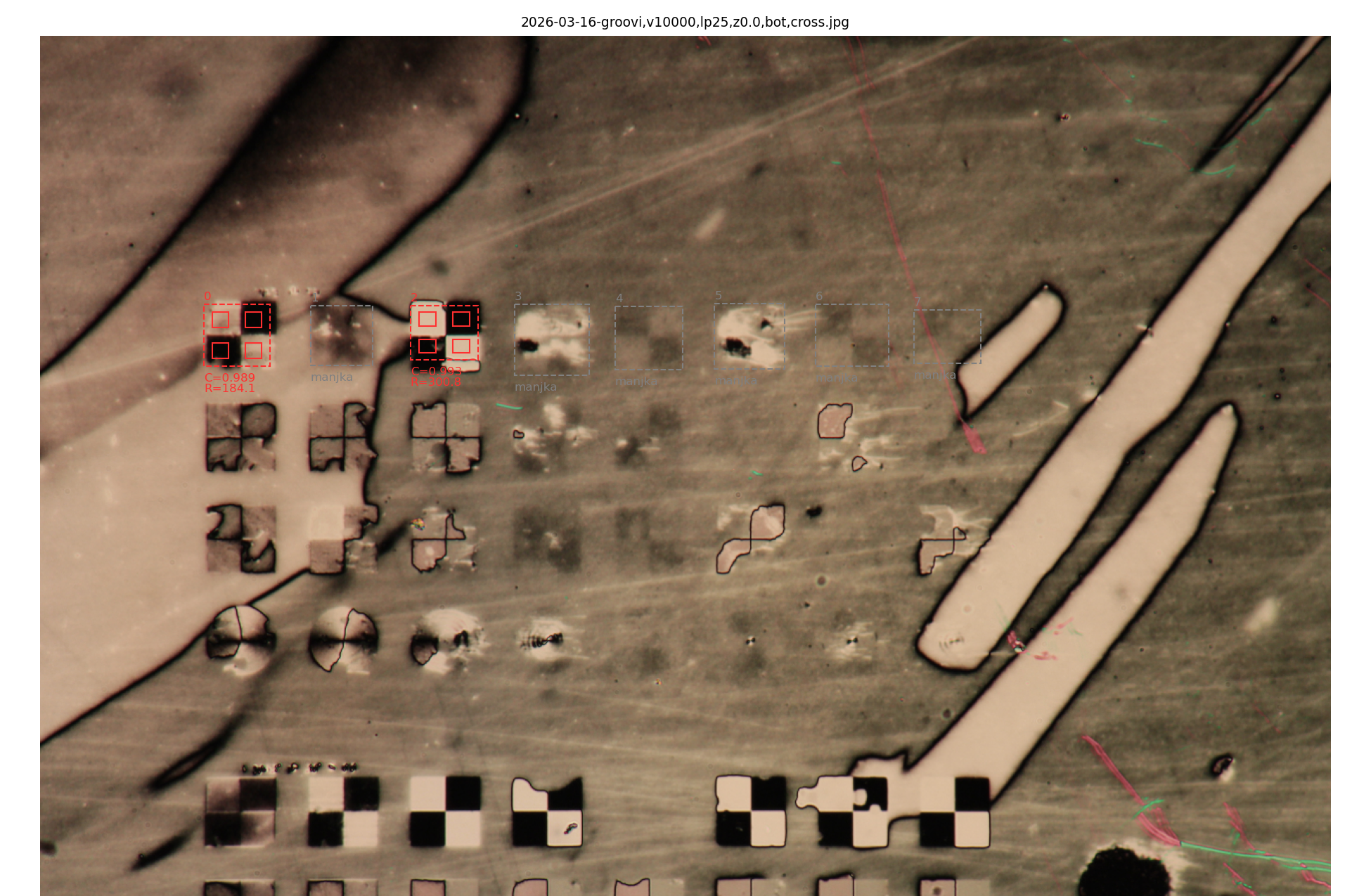

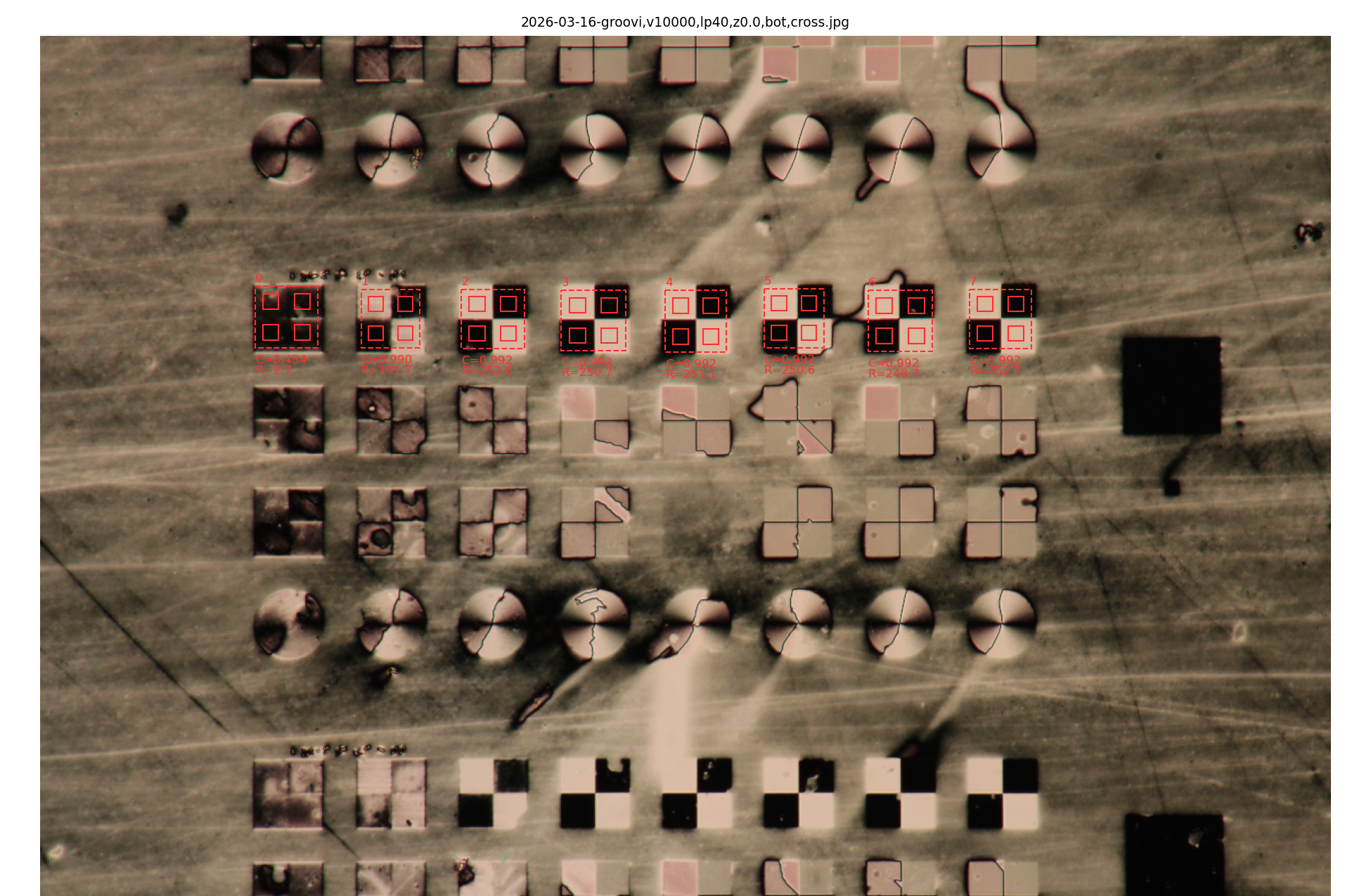

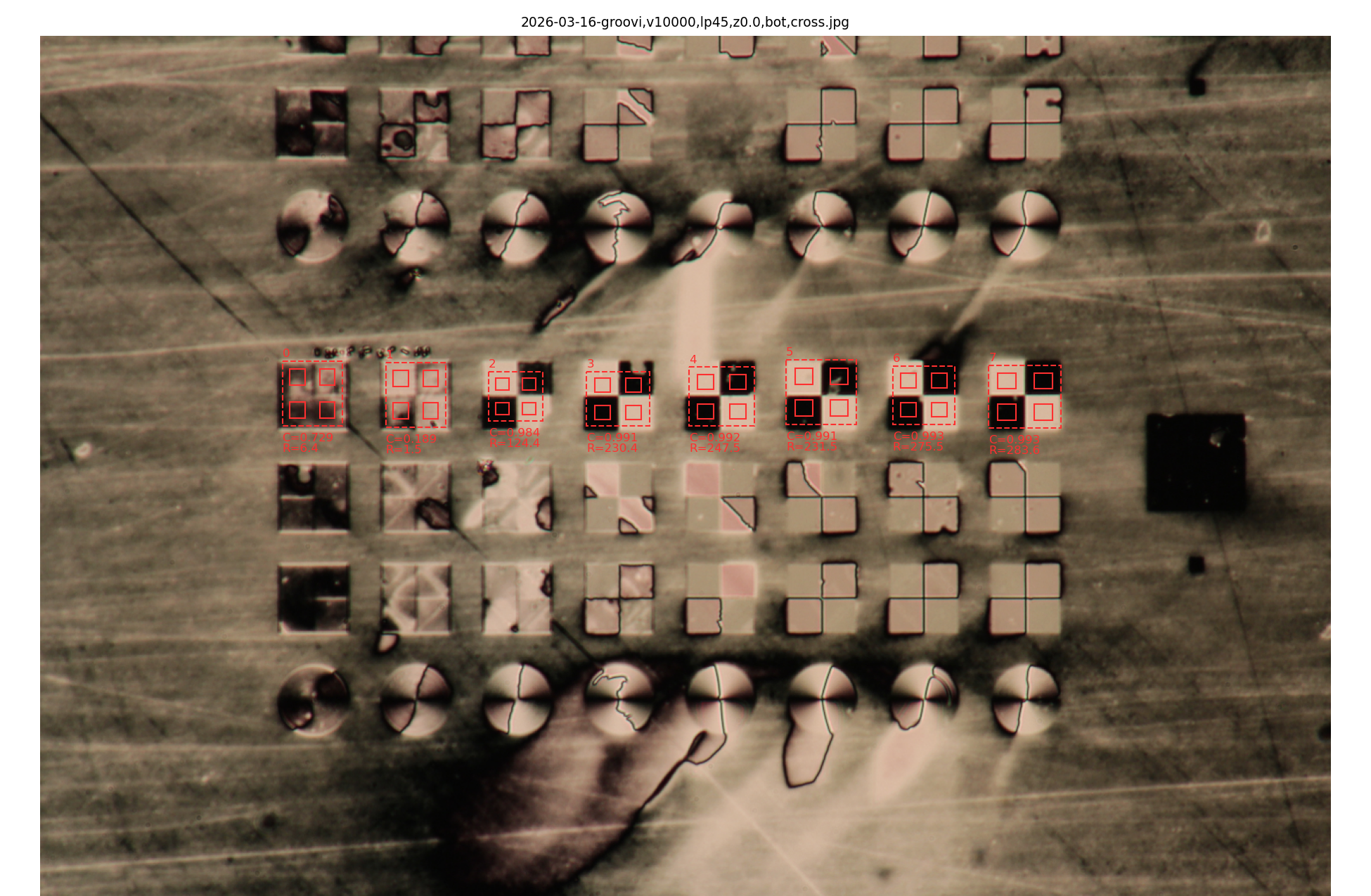

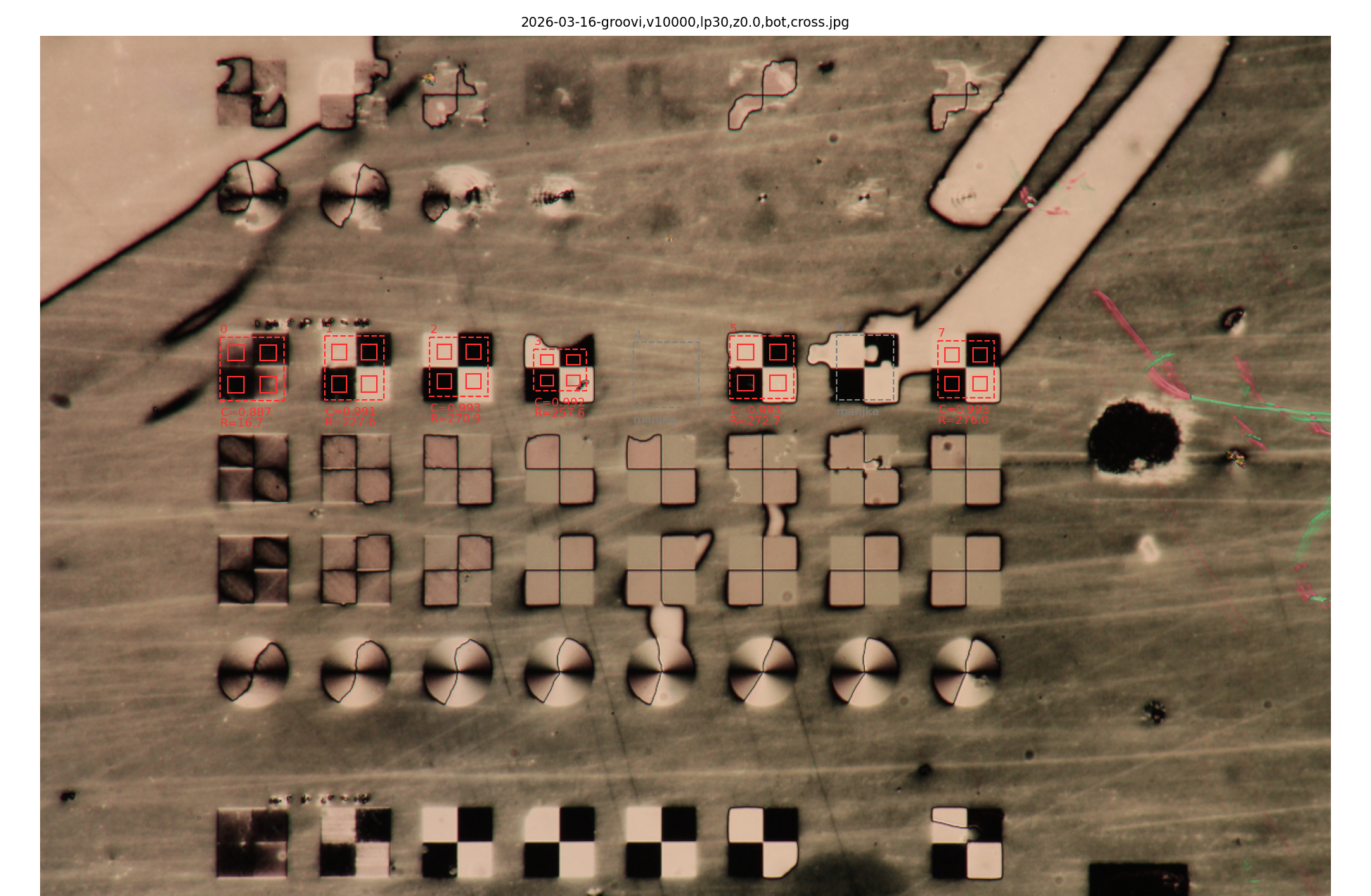

Rdeče so označene izmerjene mreže (zunanja črtkana obroba in štiri merilne škatle), sivo tiste, ki manjkajo.
| lp | slika |
|---|---|
| 25 % |  |
| 30 % |  |
| 35 % |  |
| 40 % |  |
| 45 % |  |
